آموزش آپلود اولین برنامه روی ESP (ESP8266 / ESP32) — قدم‌به‌قدم، از صفر تا اجرا
10
آذر 1404
0 نظر

آموزش آپلود اولین برنامه روی ESP (ESP8266 / ESP32) — قدم‌به‌قدم، از صفر تا اجرا

در این مقاله به‌صورت کاملاً قدم‌به‌قدم یاد می‌گیرید چگونه اولین برنامه را روی بردهای ESP8266 و ESP32 آپلود کنید. از نصب درایور و راه‌اندازی Arduino IDE تا آپلود کد، تست سریال و رفع خطاهای رایج

خلاصه: در این مقاله با تمام مراحل لازم برای آپلود اولین برنامه (مثلاً blink) روی بردهای توسعه مبتنی بر ESP8266 و ESP32 آشنا می‌شوید. نصب درایور، راه‌اندازی Arduino IDE و PlatformIO، انتخاب نوع برد، تنظیمات پورت، برنامه‌نویسی ساده، آپلود از طریق USB و روش‌های جایگزین (OTA، ESP-IDF، MicroPython) همراه با روش‌های عیب‌یابی و رفع خطاهای متداول توضیح داده می‌شود.

فهرست مطالب

  1. پیش‌نیازها و موارد ضروری

  2. نصب درایورها (CH340 / CP210x)

  3. انتخاب محیط توسعه: Arduino IDE یا PlatformIO؟

  4. راه‌اندازی Arduino IDE برای ESP

  5. نوشتن و آپلود اولین برنامه (Blink) — قدم‌به‌قدم

  6. استفاده از PlatformIO (VSCode) — قدم‌به‌قدم

  7. آپلود با ESP-IDF (برای ESP32، حالت حرفه‌ای)

  8. اجرای MicroPython و آپلود اسکریپت با ampy یا WebREPL

  9. آپلود OTA (به‌روزرسانی بی‌سیم)

  10. تست و استفاده از Serial Monitor

  11. عیب‌یابی: خطاهای رایج و راه‌حل‌ها

  12. نکات تکمیلی و بهترین روش‌ها

  13. جمع‌بندی و قدم‌های بعدی

1 — پیش‌نیازها و موارد ضروری

قبل از شروع چند مورد ساده لازم است:

  • یک برد توسعه ESP (مثلاً NodeMCU، Wemos D1 Mini، ESP32 DevKit).

  • کابل USB سالم (برخی کابل‌ها فقط شارژ هستند؛ برای دیتا باید کابل دیتا داشته باشید).

  • کامپیوتر ویندوز/مک/لینوکس با پورت USB.

  • اینترنت برای دانلود درایور و پکیج‌های برد.

  • (اختیاری) دانگل USB-to-UART داخلی (در بعضی بردها لازم نیست).

2 — نصب درایورها (CH340 / CP210x)

بسیاری بردهای ارزان از مبدل USB ↔ UART مانند CH340 یا CP2102/CP2104 استفاده می‌کنند. اگر سیستم برد را نشناسد، باید درایور نصب شود.

مراحل:

  1. برد را با کابل USB به کامپیوتر وصل کن.

  2. در ویندوز: به Device Manager برو، اگر درایور نصب نیست، در بخش Ports یک دستگاه ناشناس ظاهر می‌شود (مثلاً USB Serial).

  3. درایور CH340: درایور CH340 را از سایت رسمی یا منابع قابل‌اعتماد دانلود و نصب کن.

  4. درایور CP210x: برای CP2102/CP2104 از سایت سیلیکون لب (Silicon Labs) نسخه مناسب سیستم‌عامل را نصب کن.

  5. مک/لینوکس: معمولاً نیاز به نصب درایور نیست، اما در لینوکس ممکن است نیاز به اضافه کردن کاربر به گروه dialout داشته باشی:

  1. sudo usermod -a -G dialout $USER

    سپس سیستم را دوباره لاگین کن.

نکته: اگر برد شناسایی نشد، کابل را عوض کن یا پورت USB دیگر را امتحان کن.

3 — انتخاب محیط توسعه: Arduino IDE یا PlatformIO؟

دو مسیر رایج:

  • Arduino IDE — ساده، مناسب مبتدیان، سریع برای اولین آپلود.

  • PlatformIO (در VSCode) — حرفه‌ای، مدیریت پروژه بهتر، Dependencyها، Build configuration، مناسب پروژه‌های بزرگ.

در این مقاله هر دو روش را پوشش می‌دهم تا هر کدام را که می‌خواهی انتخاب کنی.

4 — راه‌اندازی Arduino IDE برای ESP

نصب Arduino IDE و اضافه کردن پشتیبانی ESP:

  1. Arduino IDE را از سایت رسمی دانلود و نصب کن. (نسخه 1.8.x یا 2.x)

  2. باز کن: File > Preferences

  3. در فیلد Additional Boards Manager URLs لینک‌های زیر را اضافه کن:

    • برای ESP8266:

  • http://arduino.esp8266.com/stable/package_esp8266com_index.json

  • برای ESP32:

    • https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

    (هر دو را با کاما جدا کن اگر لازم شد.)

  2. سپس Tools > Board > Boards Manager را باز کن، در کادر جستجو esp8266 یا esp32 را جستجو کن و پکیج مربوطه را نصب کن.

انتخاب برد و پورت:

  • به Tools > Board برو و برد موردنظرت را انتخاب کن (مثلاً NodeMCU 1.0 (ESP-12E Module) یا ESP32 Dev Module).

  • به Tools > Port برو و پورت صحیح (COMx در ویندوز یا /dev/ttyUSBx در لینوکس) را انتخاب کن.

5 — نوشتن و آپلود اولین برنامه (Blink) — قدم‌به‌قدم

کد نمونه (ESP8266/ESP32 — LED روی پین داخلی):

روی بسیاری از بردهای ESP داخلی یک LED به GPIO مشخص متصل است:

  • در NodeMCU: غالباً D0/D4 (GPIO2 یا GPIO16 بسته به برد)

  • در ESP32 DevKit: غالباً پین 2 یا 5 (بسته به برد)

کد عمومی:

// Blink for ESP8266 / ESP32 const int LED_PIN = #if defined(ESP32) 2; // معمولاً ESP32 DevKit: GPIO2 #elif defined(ESP8266) 2; // NodeMCU: D4 -> GPIO2 #else 2; #endif void setup() { pinMode(LED_PIN, OUTPUT); } void loop() { digitalWrite(LED_PIN, HIGH); // روشن delay(500); digitalWrite(LED_PIN, LOW); // خاموش delay(500); }

مراحل آپلود در Arduino IDE:

  1. کد را کپی و در IDE باز کن (File > New).

  2. برد مناسب را از Tools > Board انتخاب کن.

  3. پورت را انتخاب کن.

  4. Sketch > Verify (یا آیکون تیک) را بزن تا کد کامپایل شود.

  5. اگر درست کامپایل شد، Upload (پیکان راست) را بزن.

  6. اگر برد دارای اتوماتیک ریست است، آپلود خودکار انجام می‌شود. در غیر این صورت:

    • بعضی بردها نیاز به فشردن دکمه BOOT یا EN هنگام آپلود دارند. معمولاً وقتی آپلود شروع می‌شود (مراحل "Connecting..." در پنجره IDE) دکمه بوت را فشار بده.

بعد از آپلود:

  • اگر LED شروع به چشمک زدن کرد یعنی همه چیز درست است.

  • در غیر این صورت از Serial Monitor خطاها را بررسی کن.

6 — استفاده از PlatformIO (VSCode) — قدم‌به‌قدم

برای پروژه‌های حرفه‌ای پیشنهاد می‌شود از PlatformIO استفاده کنی.

مراحل نصب و راه‌اندازی:

  1. VSCode را نصب کن.

  2. از داخل VSCode به بخش Extensions برو و PlatformIO IDE را نصب کن.

  3. یک پروژه جدید بساز: PlatformIO Home > New Project

    • نام پروژه، برد را انتخاب کن (مثلاً esp32dev یا nodemcuv2)

    • فریم‌ورک: Arduino یا ESP-IDF را انتخاب کن.

کد Blink در PlatformIO:

فایل src/main.cpp را باز کن و همان کد را قرار بده.
سپس PlatformIO: Build و بعد PlatformIO: Upload.
PlatformIO به طور خودکار toolchain و پکیج‌ها را مدیریت می‌کند.

نکته: PlatformIO قابلیت استفاده از محیط‌های چندگانه (debug, release) و مدیریت کتابخانه‌ها را دارد — برای پروژه‌های بزرگ خیلی مفید است.

7 — آپلود با ESP-IDF (برای ESP32، حالت حرفه‌ای)

اگر می‌خواهی از امکانات کامل ESP32 استفاده کنی (FreeRTOS، Bluetooth، BT Mesh، TLS سخت‌افزاری)، باید از ESP-IDF استفاده کنی.

مراحل کلی:

  1. نصب ESP-IDF (راهنمای رسمی Espressif را دنبال کن).

  2. تنظیم محیط (Windows: ESP-IDF Tools Installer؛ Linux: اسکریپت نصب).

  3. ایجاد پروژه نمونه (مثلاً hello_world) با idf.py create-project.

  4. کامپایل و آپلود:

  1. idf.py set-target esp32 idf.py build idf.py -p /dev/ttyUSB0 flash idf.py -p /dev/ttyUSB0 monitor

این مسیر کمی پیچیده‌تر است ولی برای پروژه‌های صنعتی و حرفه‌ای ضروری است.

8 — اجرای MicroPython و آپلود اسکریپت

اگر می‌خواهی با Python کار کنی، می‌توانی MicroPython را فلَش کنی.

مراحل:

  1. فایل باینری MicroPython برای ESP32/ESP8266 را از سایت رسمی دانلود کن.

  2. از esptool.py برای پاک‌سازی و فلش استفاده کن:

  • esptool.py --chip esp32 erase_flash esptool.py --chip esp32 write_flash -z 0x1000 esp32-xxxx.bin

  • بعد از فلش، می‌توانی با ampy یا rshell یا WebREPL اسکریپت‌های Python را روی برد آپلود کنی:

  1. ampy --port /dev/ttyUSB0 put main.py

9 — آپلود OTA (آپدیت بی‌سیم)

وقتی اولین برنامه را آپلود کردی، می‌توانی قابلیت OTA را اضافه کنی تا دفعات بعد بدون کابل آپدیت انجام شود.

با Arduino IDE (کتابخانه ArduinoOTA):

  • برای ESP32/ESP8266 کتابخانه ArduinoOTA را اضافه کن و کد نمونه را طبق راهنما پیاده کن.

  • پس از اولین آپلود با USB، برد به شبکه WiFi متصل شده و در Arduino IDE به‌عنوان پورت شبکه‌ای نمایش داده می‌شود؛ سپس می‌توانی از همان طریق آپلود کنی.

هشدار امنیت: هنگام فعال‌کردن OTA حتماً رمز و TLS/سیاست‌های امنیتی را رعایت کن تا کسی نتواند فریمور را جایگزین کند.

10 — تست و استفاده از Serial Monitor

Serial Monitor ابزار اصلی دیباگ است.

نکات:

  • در Arduino IDE: Tools > Serial Monitor یا آیکون ذره‌بین.

  • نرخ باود (Baud rate) را در کد (مثلاً Serial.begin(115200);) ست کن و همان نرخ را در Monitor انتخاب کن.

  • خطاهای چاپ‌شده هنگام بوت یا اشکال در آپلود را اینجا می‌بینی.

11 — عیب‌یابی: خطاهای رایج و راه‌حل‌ها

1) ارور: espcomm_upload_port not selected یا port not found

  • مطمئن شو درایور نصب است و پورت صحیح انتخاب شده است.

  • کابل دیتا را عوض کن.

2) ارور: A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet header

  • برد به حالت برنامه‌ریزی (boot) نرفته است. دکمه BOOT را نگه‌دار هنگام شروع آپلود (اگر برد اتوماتیک بوت ندارد).

  • بعضی بردها نیاز به کلید خاصی دارند: EN/RESET را تست کن.

3) ارور Brownout (ریست مکرر)

  • به معنی افت ولتاژ است — منبع تغذیه کافی نیست. از منبع USB با جریان بالاتر یا تغذیه جداگانه استفاده کن. در هنگام استفاده از سنسور/ماژول که مصرف بالا دارد حتماً تغذیه مناسب تهیه کن.

4) کامپایل OK ولی upload گیر می‌کند یا پیغام Connecting... می‌دهد

  • پورت اشتباه است یا درایور مشکل دارد. کابل را بررسی کن و در Device Manager پورت را چک کن.

5) Serial Monitor پیغام gibberish نشان می‌دهد

  • باود رِیت (Baud) اشتباه است؛ مقدار صحیح را تنظیم کن (معمولاً 115200).

12 — نکات تکمیلی و بهترین روش‌ها

  • همیشه از کابل USB معتبر و دیتادار استفاده کن.

  • برای پروژه‌های دائمی از منبع تغذیه خارجی پایدار 3.3V استفاده کن؛ USB لپ‌تاپ گاهی نا‌پایدار است.

  • برای کارهای حساس به برق از خازن 100µF در تغذیه 3.3V استفاده کن تا پیک جریان را پوشش دهد.

  • قبل از فلش MicroPython یا ESP-IDF، یک بکاپ از فریمور قبلی بگیر اگر لازم است.

  • هنگام استفاده از OTA، از رمزگذاری و تایید هویت استفاده کن.

  • اگر بردت فاقد پورت USB است (مثل بعضی ماژول‌های خام)، از USB-to-TTL مبدل (با GND و TX/RX و IO0/EN) استفاده کن.

13 — جمع‌بندی و قدم‌های بعدی

 اگر تا اینجا LED بردت چشمک می‌زند، اولین برنامه را با موفقیت آپلود کرده‌اید!

برای ادامه پیشنهاد می‌کنم مقالات زیر رو هم مطالعه کنید:

  • مقاله‌ی بعدی: آشنایی با ساختار فایل سیستم ESP (SPIFFS و LittleFS) (برای سرو کردن صفحات وب و ذخیره‌سازی).

  • پیاده‌سازی یک وب‌سرور ساده برای کنترل LED (گام بعدی برای IoT).

  • یادگیری OTA امن برای بروزرسانی‌های بی‌سیم.

ارسال نظر
(بعد از تائید مدیر منتشر خواهد شد)
  • - نشانی ایمیل شما منتشر نخواهد شد.
  • - لطفا دیدگاهتان تا حد امکان مربوط به مطلب باشد.
  • - لطفا فارسی بنویسید.
  • - میخواهید عکس خودتان کنار نظرتان باشد؟ به gravatar.com بروید و عکستان را اضافه کنید.
  • - نظرات شما بعد از تایید مدیریت منتشر خواهد شد
    مطالب مرتبط

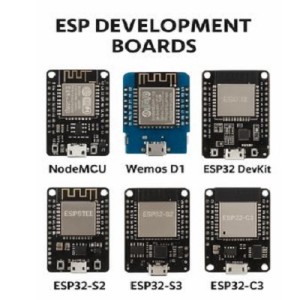

    راهنمای کامل ESP — معرفی و مقایسه ESP8266 و ESP32 برای پروژه‌های IoT
