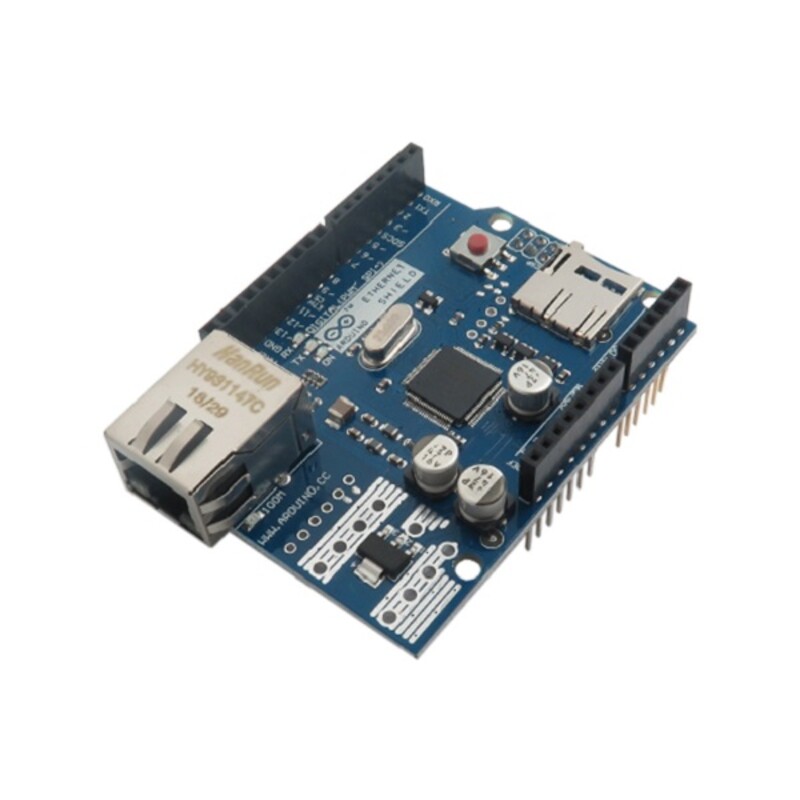

این شیلد جهت اتصال برد آردوینو شما به شبکه اینترنت می باشد. تنها با وصل کردن ماژول به برد آردوینو و اتصال به شبکه توسط یک کابل اترنت استاندارد RJ45 و بکارگیری چند دستور ساده در کامپایلر آردوینو، می توانید جهان پیرامون خود را از طریق اینترنت کنترل کنید. این شیلد با استفاده از چیپ Wiznet W5100 امکان اتصال اینترنت را به آردوینو فراهم می کند. چیپ Wiznet W5100 یک شبکه (IP) با امکان TCP و UDP فراهم می کند. از اتصال همزمان چهار سوکت پشتیبانی می کند. همچنین با استفاده از کتابخانه Ethernet می توانید برنامه اتصال به اینترنت را از طریق شیلد بنویسید. این برد دارای شکاف SD-card است که می تواند برای ذخیره فایل ها برای استفاده در شبکه مورد استفاده قرار گیرد. این شیلد همچنین دارای یک کنترلر ریست برای اطمینان از اینکه ماژول در هنگام روشن شدن به درستی ریست شده است می باشد .نسخه های قدیمی این شیلد فاقد سازگاری با بردهای مگا بوده و نیاز به ریست دستی بعد از روشن شدن می باشند.
| مشخصات | |
| ابعاد | 5x4x1 میلی‌متر |
| ویژگی‌های قطعات الکترونیکی |
|
| سایر توضیحات | نحوه ای ارتباط با آردینو:آردوینو با W5100 و SD card با استفاده از گذرگاه SPI ارتباط برقرار می کند.( از طریق هدر ICSP) . بوسیله پین دیجیتال 11، 12 و 13 روی Duemilanove و پین 50،51 و 52 روی برد مگا. بر روی هر دو برد پین 10 برای انتخاب W5100 و پین 4 برای SD card استفاده شده است.توجه داشته باشد که گذرگاه SPI بین W5100 و SD card به اشتراک گذاشته می شود و فقط یکی می تواند در یک زمان فعال باشد.ال ای دی های هشدار دهنده :PWR: نشان می دهد که برد و شیلد به منبع تغذیه متصل اند.LINK: وجود یک لینک شبکه را نشان می دهد و وقتی شیلد دیتا می فرستد یا دریافت می کند چشمک می زند.FULLD: نشان می دهد که اتصال شبکه دو رشته ای کامل است.100M: نشان دهنده ی حضور یک اتصال شبکه 100Mb/s ( درمقابل 10Mb/s ).RX: وقتی شیلد دیتا دریافت می کند چشمک می زند.TX: وقتی شیلد دیتا ارسال می کند چشمک می زند.COLL: وقتی collision در شبکه شناسایی شود چشمک می زند.مشخصات:برای راه اندازی نیاز به یک بورد آردوینو دارد. اتصال از طریق پورت SPIولتاژ کاری: 5 ولت که از برد آردوینو تامین می شود.چیپ کنترلر: Wiznet W5100 به همراه بافر 16Kسرعت انتقال دیتا: 10/100 مگابیت |
