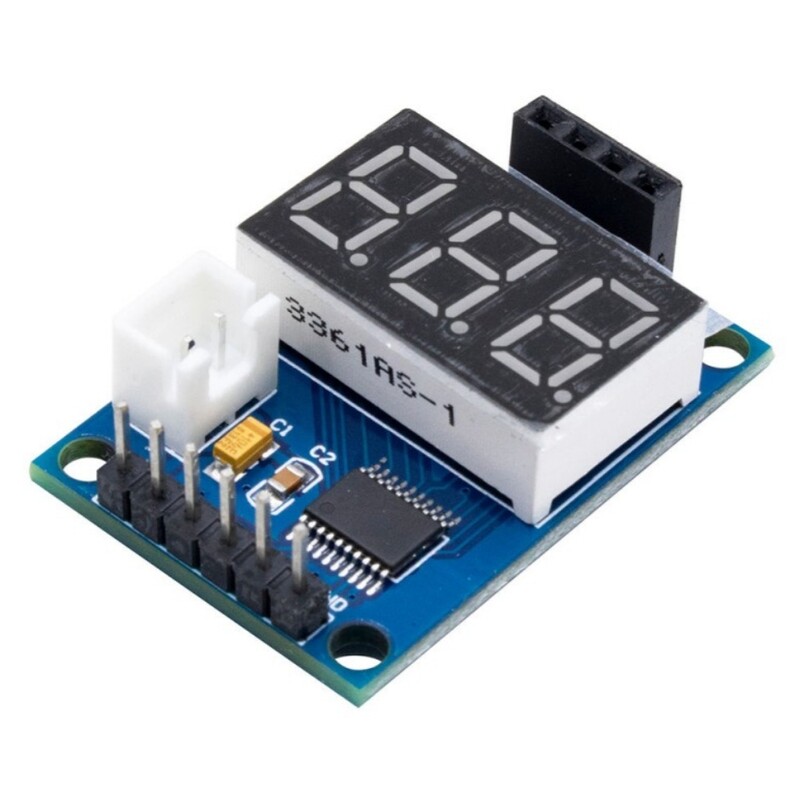

ماژول راه انداز سنسور اولتراسونیک مدل HC-SR04

کدکالا:
بخشها :
از 1 رای
HC-SR04 ultrasonic sensor launch module
به زودی

برد راه انداز ماژول فاصله یاب اولتراسونیک SRF04 دارای نمایشگر دیجیتال سون سگمنت بوده و هم چنین یک خروجی همزمان سریال برای اتصال به بردهای دیگر و کامپیوتر دارد. واحد نمایش اندازه در نمایشگر به صورت سانتی متر می باشداین محصول دارای یک مدار میکروکنترلری است که عملیات پردازشی را با سرعت و دقت بالا انجام می دهد و علاوه بر نمایش اطلاعات اندازه گیری شده بر روی صفحه نمایش سون سگمنتی، این اطلاعات را از طریق پورت سریال نیز ارسال می نماید. خطای اندازه گیری این ماژول در حدود 1 درصد می باشد و ولتاژ کاری آن 5 ولت است.

مشخصات

ولتاژ کاری:5Vفرکانس کاری :40Khzمینیمم رنج قابل تشخیص : 3 سانتی مترماکزیمم رنج قابل تشخیص : 4 متر زاویه قابل تشخیص: 15درجهابعاد: 35*25 میلی متر

مشخصات
ابعاد 30x25x20 میلی‌متر
ویژگی‌های قطعات الکترونیکی
  • آموزشی
  • صنعتی
  • عمومی
سایر توضیحات معرفی برد راه انداز ماژول فاصله یاب اولتراسونیک SRF04 دارای نمایشگر دیجیتال سون سگمنت بوده و هم چنین یک خروجی همزمان سریال برای اتصال به بردهای دیگر و کامپیوتر دارد. واحد نمایش اندازه در نمایشگر به صورت سانتی متر می باشداین محصول دارای یک مدار میکروکنترلری است که عملیات پردازشی را با سرعت و دقت بالا انجام می دهد و علاوه بر نمایش اطلاعات اندازه گیری شده بر روی صفحه نمایش سون سگمنتی، این اطلاعات را از طریق پورت سریال نیز ارسال می نماید. خطای اندازه گیری این ماژول در حدود 1 درصد می باشد و ولتاژ کاری آن 5 ولت است.مشخصاتولتاژ کاری:5Vفرکانس کاری :40Khzمینیموم رنج قابل تشخیص: 3 سانتی مترماکسیموم رنج قابل تشخیص: 4 مترزاویه قابل تشخیص: 15درجهابعاد: 35x25 میلی مترSpecificationTester for ultrasonic distance meters HC-SR04.The display shows the distance from the partition after connecting the sensor.The same data is sent to the serial port, for further use.The serial port is available on VCC (5V), TX, RX, GND pins. Communication speed 9600baud. Output format: D: XXX \ r \ n, where XXX is the value of the measured distance in cm.SpecificationsSupply voltage: 5VMeasuring range: 3 - 400cmDisplay units: cmDisplay: 3-digit 7-segmentRed colorAdditional interface: 5V UARTModule dimensions: 30x25mm
