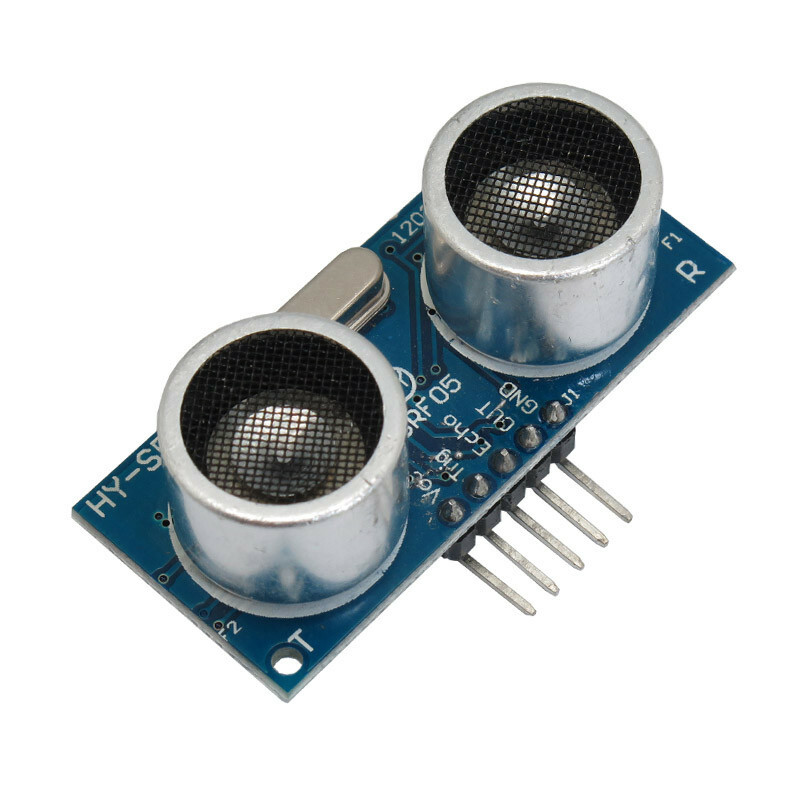

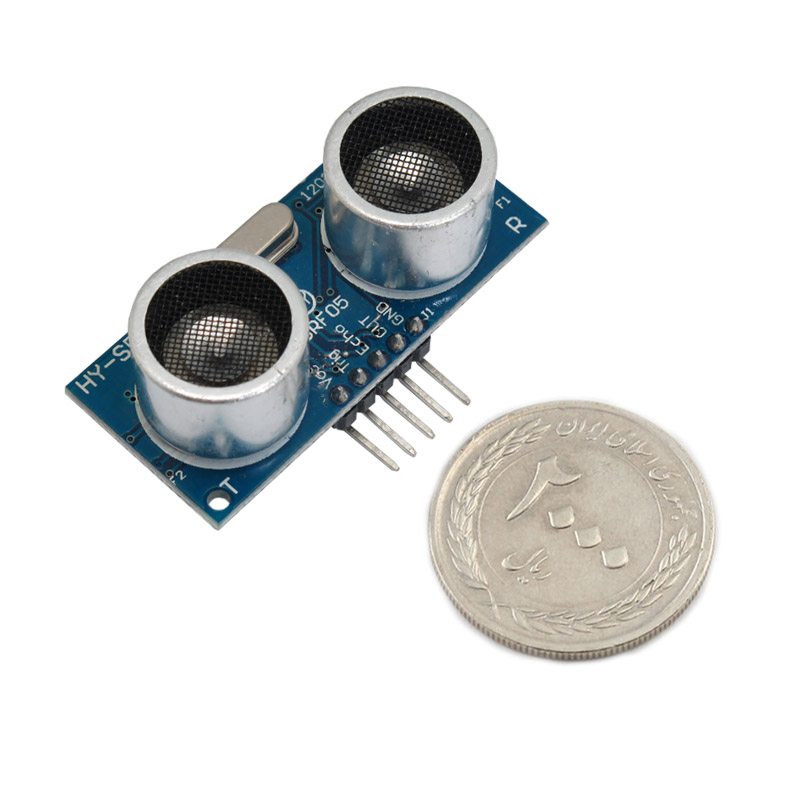

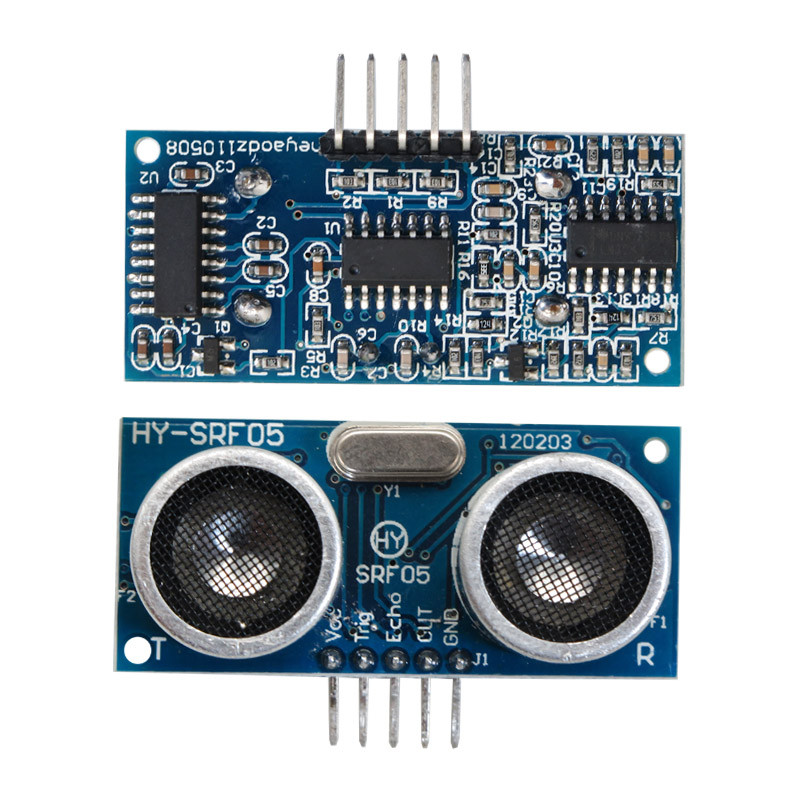

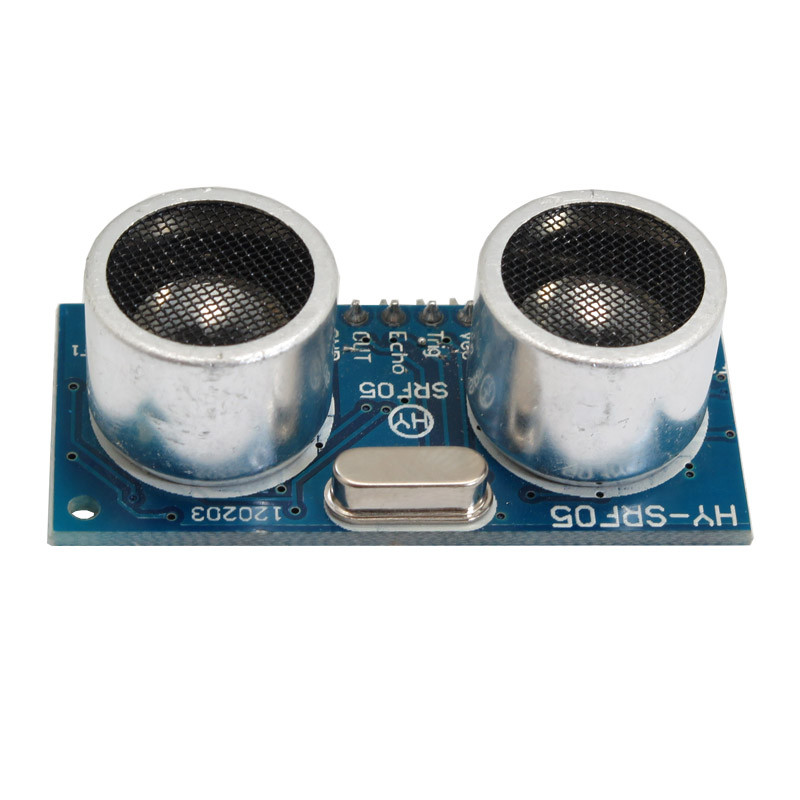

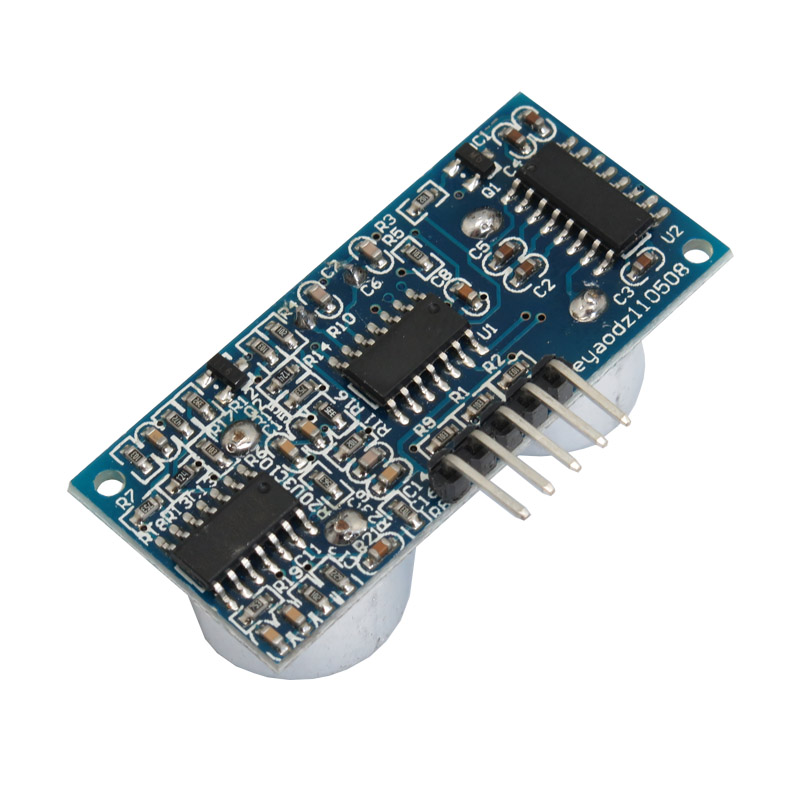

ماژول SRF05 یک فاصله سنج التراسونیک بوده و با استفاده از این ماژول قادر خواهید بود فاصله دقیق یک مانع را مشخص نمایید. این ماژول به نوعی مدل تکامل یافته SRF04 است و دارای محدوده تشخیص بیشتر و دقت بالاتر است. در این ماژول انعطاف طراحی بالا رفته و برد مفید فاصله سنجی ارتقاء یافته است.
در سنسور SRF05 برای صرفه جویی در پایه های I/O میکروکنترلر یا هر سیستم میزبان دیگر امکان جدیدی در SRF05 تعریف شده است. در این حالت میتوانید از طریق یک پایه پالس تریگر را ارسال و سیگنال اکو را دریافت کنید.
از ماژول آلتراسونیک یا فراصوت می توان برای تشخیص فاصله می‌توان از آن در بردهایی مانند آردوینو استفاده کرد و با آن پروژه های راداری و مسافت سنج نوشت.
از این ماژول در سیستم های امنیتی، سیستم های پارکینگ و ربات های جهت یاب نیز استفاده می شود.
کاربرد سنسور تشخیص فاصله مدل SRF05:
- سیستم های امنیتی
- سیستم های پارکینگ
- ساخت ربات
- مسیریابی
مشخصات سنسور تشخیص فاصله مدل SRF05:
- محدوده ولتاژ تغذیه: 4.5 ~ 5.5V
- جریان تغذیه: 10 ~ 40mA
- محدوده مسافت تشخیص: 2 ~ 450 cm
- دقت تشخیص: 0.3 cm
- زمان تریگر: 10 uS
- فرکانس: 40 KHz
- فرمت: دیجیتال
- ابعاد برد: 45 x 20mm
| مشخصات | |
| ابعاد | 20x25x45 میلی‌متر |
| فرمت | دیجیتال |
| فرکانس | 40 KHz |
| دقت تشخیص | 0.3 cm |
| زمان تریگر | 10 میکروثانیه |
| محدوده مسافت تشخیص | 2 ~ 450 cm |
| جریان تغذیه | 10 ~ 40 میلی آمپر |
| محدوده ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
