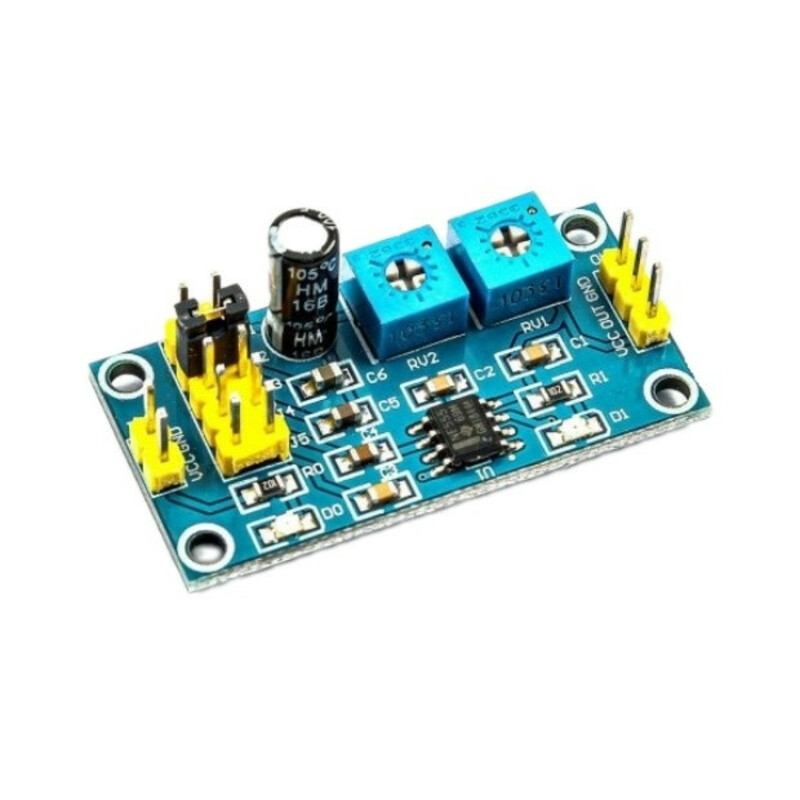

برای سنکرون کردن هر سیستم دیجیتالی نیاز به یک سری پالس مشخص با فرکانس مشخص است مثلا در راه اندازی و کنترل استپ موتور ها و یا تایمر ها از مدارهای مولد پالس استفاده میشود. یکی از مشهور ترین مولد پالس ایسی NE555 میباشد . این ماژول از ایسی NE555 استفاده شده است. بروی برد دو پتانسیو متر برای تنظیم فرکانس و Duty.Cمورد استفاده قرار میگیرد.
| مشخصات | |
| ابعاد | 20x40x15 میلی‌متر |
| قابلیت ها | چیپ اصلی : ایسی معروف ME555 ولتاژ کاری : 5 تا 12 ولت جریان مصرفی : بیشتر از 100 میلی آمپر دامنه ی سییگنال خروجی : نزدیک دامنهی سیگنال تعذیه رنج تغییرات فرکانس خروجی : HZ 0.007 تا KHZ2 رنج تغییرات : Duty cycle از 0 تا 100 درصد جریان خروجی : جریان خروجی توسط یک ترازیستور قدرت تقویت میشود و تا 500 میلی امپر توانایی جریان دهی دارد |
| ویژگی‌های قطعات الکترونیکی |
|
