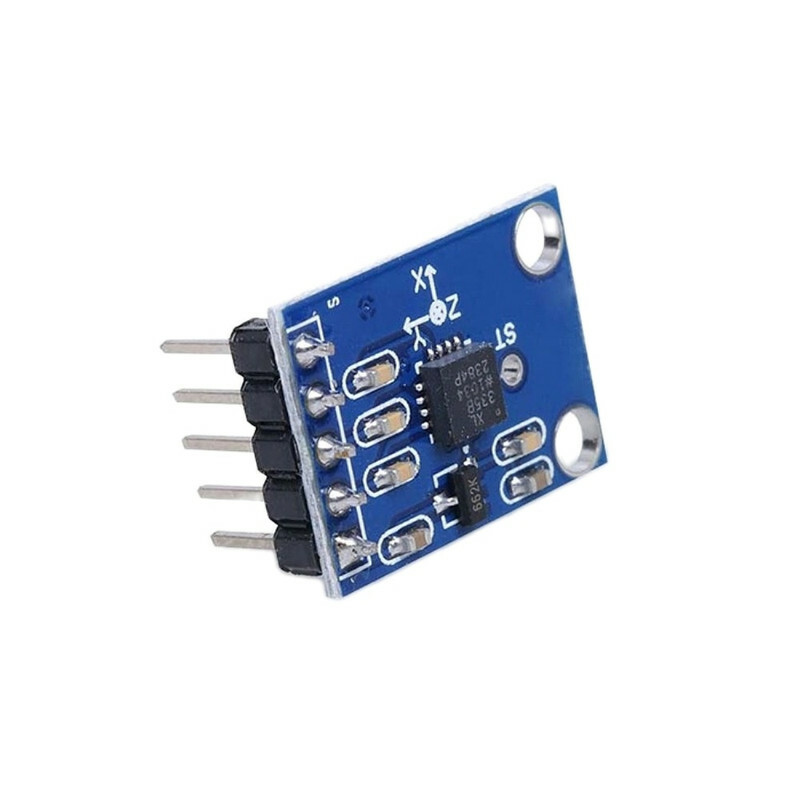

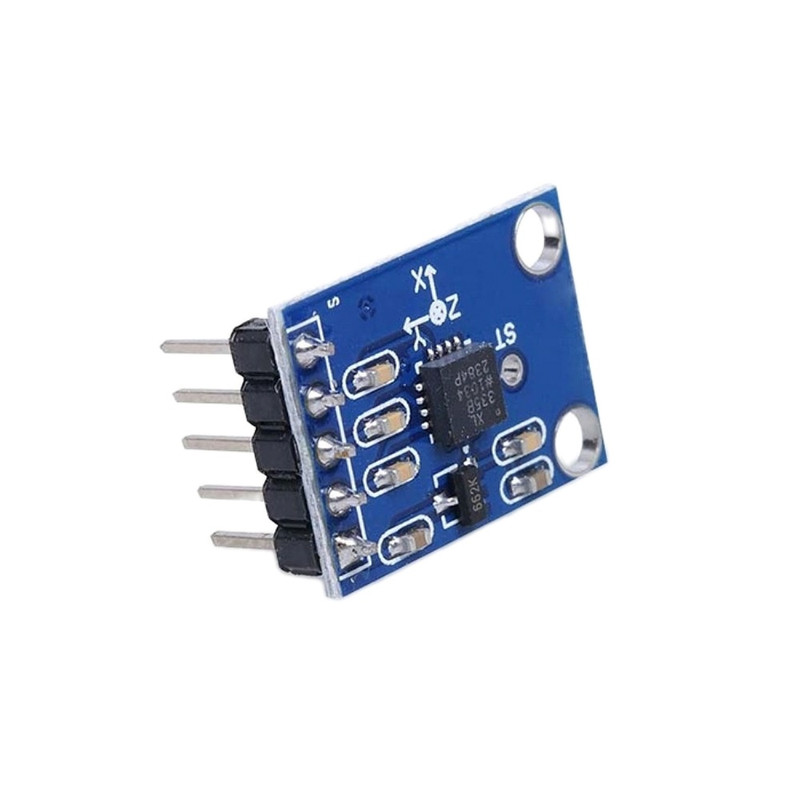

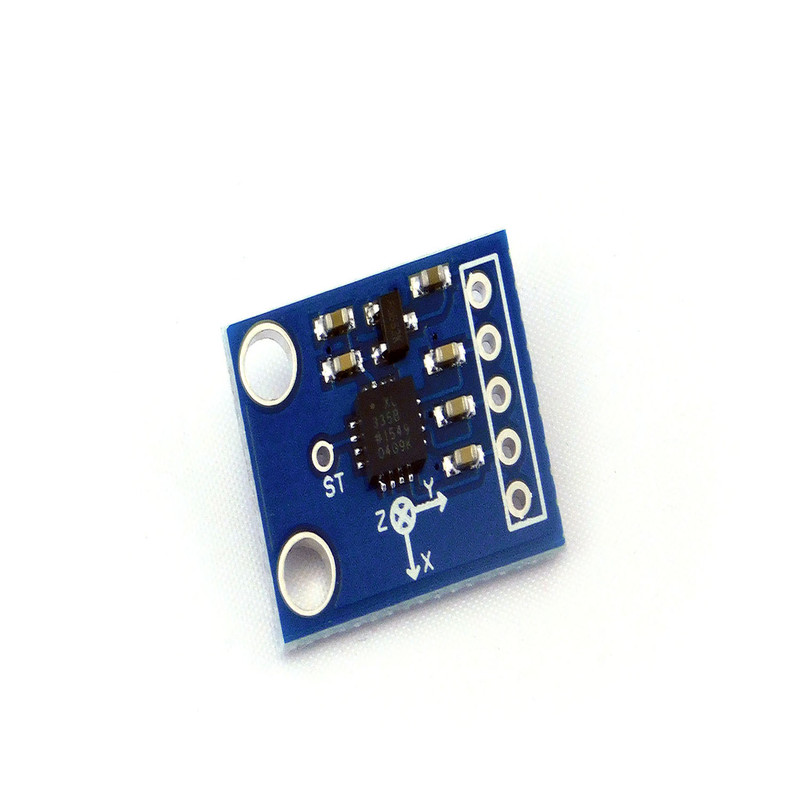

ماژول ADXL335 GY-61 یک سنسور شتابسنج است که از تکنولوژی MEMS (سیستم میکروالکترومکانیکی) استفاده می‌کند. این سنسور میزان شتاب خطی در سه جهت مختصاتی (به بالا و پایین، چپ و راست، جلو و عقب) را اندازه‌گیری می‌کند.ADXL335 یک سنسور سه محوره است که شتاب خطی را با دقت بالا اندازه‌گیری می‌کند. این سنسور از تکنولوژی میکروالکترومکانیکی استفاده می‌کند تا تغییرات نیروهای مربوط به شتاب را در سه جهت مختلف اندازه‌گیری کند. ویژگی مهم این سنسور این است که به طور مستقیم خروجی آن ولتاژ متناسب با شتاب است که دریافت می‌کند.ماژول GY-61 یک پردازنده کوچک است که سیگنال‌های خروجی از سنسور ADXL335 را تقویت و تفسیر می‌کند. این ماژول از ولتاژ کاری 3.3 ولت تا 5 ولت پشتیبانی می‌کند و امکان اتصال آسان به میکروکنترلرها و سیستم‌های الکترونیکی را فراهم می‌کند.با استفاده از این ماژول، می‌توانید شتاب خطی در سه جهت را اندازه‌گیری کرده و از آن در پروژه‌ها و سیستم‌هایی که نیاز به اندازه‌گیری و کنترل شتاب دارند، استفاده کنید. مثال‌های کاربردی این سنسور شامل اندازه‌گیری شتاب در رباتیک، پروژه‌های مبتنی بر IoT (اینترنت اشیاء)، ابزارهای پوشیدنی و دستگاه‌های جانبی موبایل و تلفن همراه است.
ویژگی های ماژول GY-61 شتاب سنج سه محوره ADXL335
- نوع سنسور: سنسور شتابسنج سه محوره
- فرکانس کاری: 0.5 هرتز تا 1 کیلوهرتز
- ولتاژ کاری: 3.3 ولت تا 5 ولت
- خروجی: ولتاژ متناسب با شتاب در سه جهت مختلف (X، Y و Z)
- دقت: 10 بیت (بیت بر اینچ)
- رنج اندازه‌گیری شتاب: ±3 گرم (±29.4 متر بر ثانیه مربع)
- رابط ارتباطی: آنالوگ
بررسی پایه های ماژول GY-61 شتاب سنج سه محوره ADXL335
- VCC: این پین برای تغذیه ماژول استفاده می‌شود. ولتاژ کاری این ماژول بین 3.3 ولت تا 5 ولت است. این پین به یک منبع تغذیه مثبت متصل می‌شود.
- GND: این پین به منبع تغذیه منفی (زمین) متصل می‌شود تا برقهای اضافی خارج شوند و مرجع زمین برای ماژول ایجاد شود.
- XOUT: این پین خروجی آنالوگ برای شتاب در جهت X (از سمت چپ به راست) است. میزان ولتاژ خروجی به مقدار شتاب خطی در این جهت مربوط می‌شود.
- YOUT: این پین نیز خروجی آنالوگ است که شتاب در جهت Y (به بالا و پایین) را نشان می‌دهد. مقدار ولتاژ خروجی با میزان شتاب خطی در این جهت تغییر می‌کند.
- ZOUT: این پین خروجی آنالوگ برای شتاب در جهت Z (جلو و عقب) است. میزان ولتاژ خروجی این پین نیز با شتاب خطی در این جهت متغیر است.
| مشخصات | |
| ابعاد | 20x10x5 میلی‌متر |
| قابلیت ها | پایداری خوب دمایی تنظیم BW با یک خازن در هر محور |
| نوع سنسور | سنسور شتابسنج سه محوره |
| فرکانس کاری | 0.5 هرتز تا 1 کیلوهرتز |
| ولتاژ کاری | 3.3 ولت تا 5 ولت |
| خروجی | ولتاژ متناسب با شتاب در سه جهت مختلف (X، Y و Z) |
| دقت | 10 بیت (بیت بر اینچ) |
| رنج اندازه‌گیری شتاب | ±3 گرم (±29.4 متر بر ثانیه مربع) |
| رابط ارتباطی | آنالوگ |
