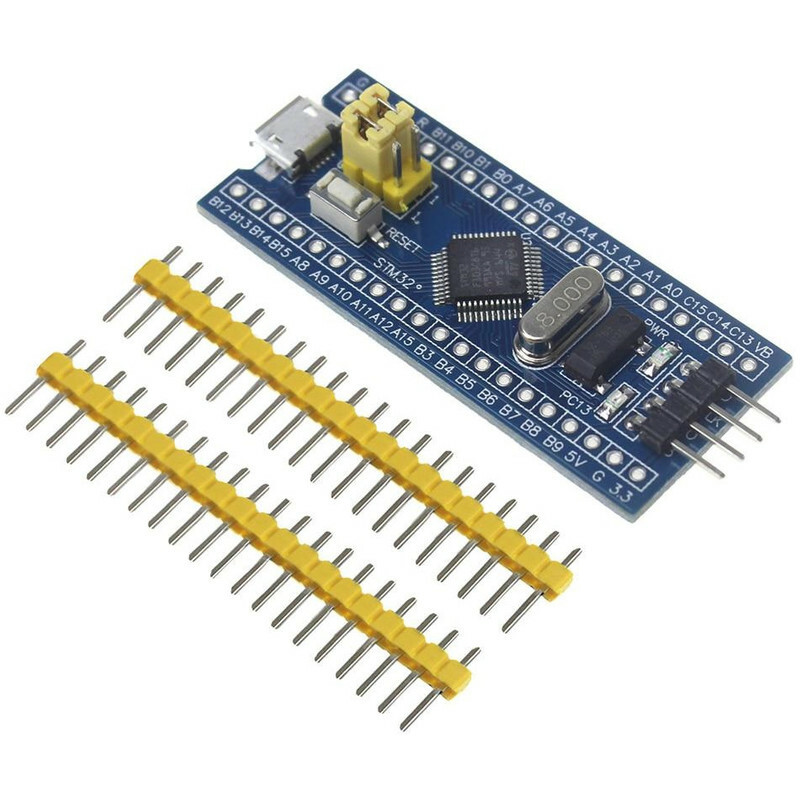

ماژول هدربرد STM32F103C8T6 معروف به Blue Pill یک راه‌حل ساده و ارزان برای کسانی است که می‌خواهند با STM32 آشنا شوند یا از آن در پروژه‌های مختلف استفاده کنند. این برد شامل میکروکنترلر CH32F103C8T6، پورت میکرو USB تغذیه، دکمه Reset، دو سلکتور BOOT0 و BOOT1، کریستال 8MHz، کریستال RTC 32.768KHz، دو LED (یک LED نمایش دهنده اتصال تغذیه و دیگری متصل به پین C13 برای استفاده کاربر)، رگولاتور 3.3V و هدر برد پایه های SWI برای پروگرام کردن میکرو است. نکته‌ای که این هدربرد را از نمونه‌های مشابه متمایز می‌سازد امکان پروگرام کردن از طریق IDE آردوینو با اعمال تغییراتی در IDE و اتصال برد با مبدل USB به سریال به کامپیوتر است.
| مشخصات | |
| ابعاد | 5.3x2.3x1 میلی‌متر |
| قابلیت ها | مشخصات فنی:میکروکنترلر CH32F103C8T6پردازنده ARM Cortex M3حداکثر فرکانس کلاک 72 مگاهرتزحافظه فلش 64 کیلوبایتحافظه SRAM 20 کیلوبایت37 پایه ورودی خروجی GPIO7 تایمر مجزا2 مبدل آنالوگ به دیجیتال 12 بیتیپشتیبانی از 9 خط ارتباطیامکان پروگرام و دیباگ از طریق JTAG و SWI |
| ویژگی‌های قطعات الکترونیکی |
|
| سایر توضیحات | Model: STM32F103C8T6.Core: ARM 32 Cortex-M3 CPU.Debug mode: SWD.72MHz work frequency.64K flash memory, 20K SRAM.2٫0-3٫6V power, I/O.Reset(POR/PDR).4-16MHz crystal.On-board Mini USB interface, you can give the board power supply and USB communication.Size:5.3cm x 2.2cm.Package Included:1 x STM32F103C8T6 ARM STM32 Minimum System Development Board Module for arduino |
