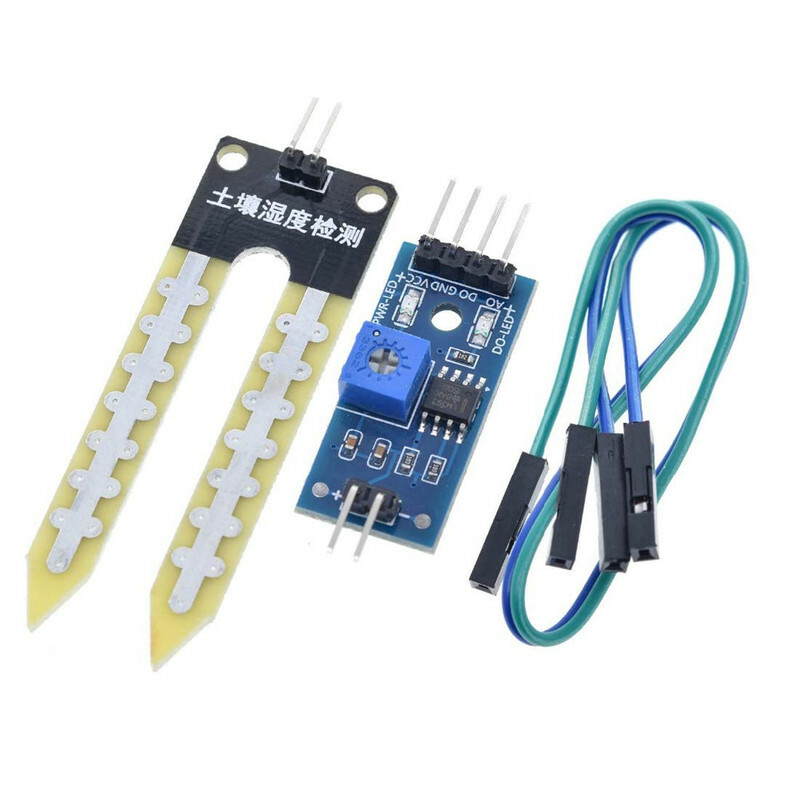

از این ماژول برای اندازه گیری رطوبت خاک استفاده می شود. با استفاده از ماژول رطوبت سنج خاک و زمین YL-69 به راحتی می توانید یک سیستم آبیاری اتوماتیک برای گلخانه ها, زمین های کشاورزی, گلدان های اپارتمانی و یا… بسازید. کافی است که قسمت سنسور این ماژول را درون خاک فرو کنید تا میزان رطوبت ان خاک توسط ماژول اندازه گیری شود. این ماژول دارای چهار پایه خروجی به نام های ، VCC: ( اتصال به منبع تغذیه 3.3 تا 5 ولتی ) ، GND:( اتصال به زمین تغذیه ) ، DO: ( خروجی دیجتال 0 یا یک ) و AO: ( خروجی آنالوگ 0-4.2 ولت) است . میزان حساسیت ماژول را می توان با استفاده از پتانسیومتر روی ماژول تنظیم کرد. این ماژول دارای دو خروجی دیجیتال و انالوگ می باشد که بسته به نیاز می توان از خروجی دیجیتال یا انالوگ یا هر دو استفاده کرد. زمانی که ماژول نتواند میزان معینی از رطوبت در خاک را تشخیص دهد، خروجی دیجیتال DO مقدار یک منطقی و در غیر این صورت مقدار صفر را نشان می دهد. برای اندازه گیری رطوبت خاک توسط خروجی انالوگ ماژول باید با استفاده از ADC میکروکنترلر, مقدار ولتاژ پایه انالوگ A0 را اندازه گیری کنیم که این ولتاژ متناسب با مقدار رطوبت خاک می باشد. بر روی ماژول دو LED نمایشگر می باشد که یکی مربوط به تغذیه و دیگری وضعیت خروجی دیجیتال را مشخص میکند .
| مشخصات | |
| ابعاد | 22x22x22 میلی‌متر |
| قابلیت ها | حساسیت قابل تنظیم از طریق پتانسیومتر آبی رنگ موجود بر روی برد ولتاژ عملیاتی بین 3.3 تا 5 ولت دارای خروجی دیجیتال و آنالوگ طراحی فیزکی مناسب برای نصب راحت و آسان اندازه کوچک LED نماینگر پاور ( قرمز ) و سویچینگ خروجی دیجیتال ( سبز) چیپ مقایسه گر LM393 با پایداری بالا VCC: اتصال به منبع تغذیه 3.3 تا 5 ولتی GND: اتصال به GND DO: خروجی دیجتال ( 0 یا یک ) AO: خروجی آنالوگ |
| ویژگی‌های قطعات الکترونیکی |
|
