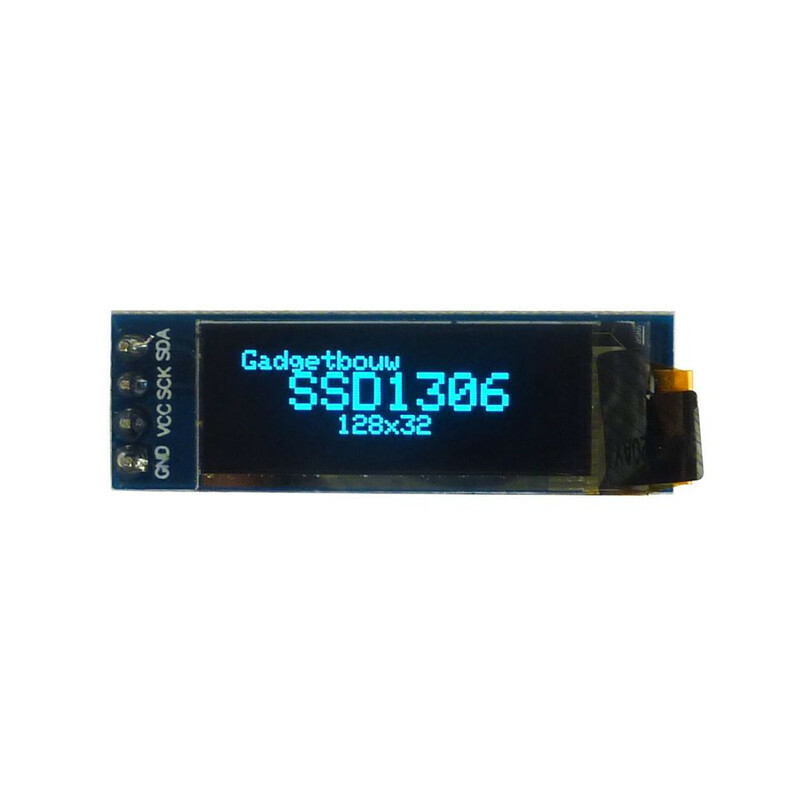

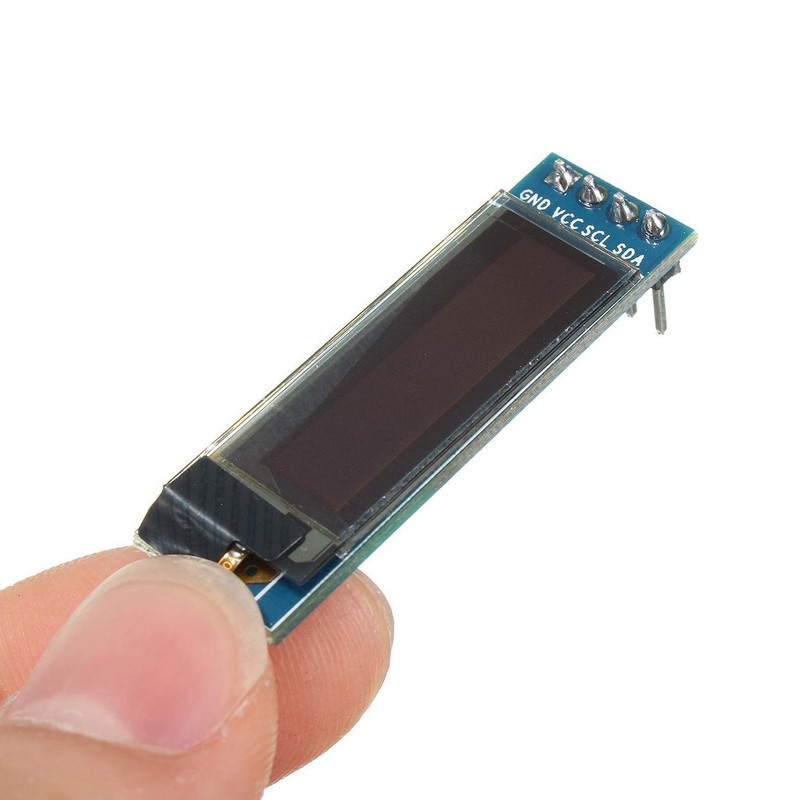

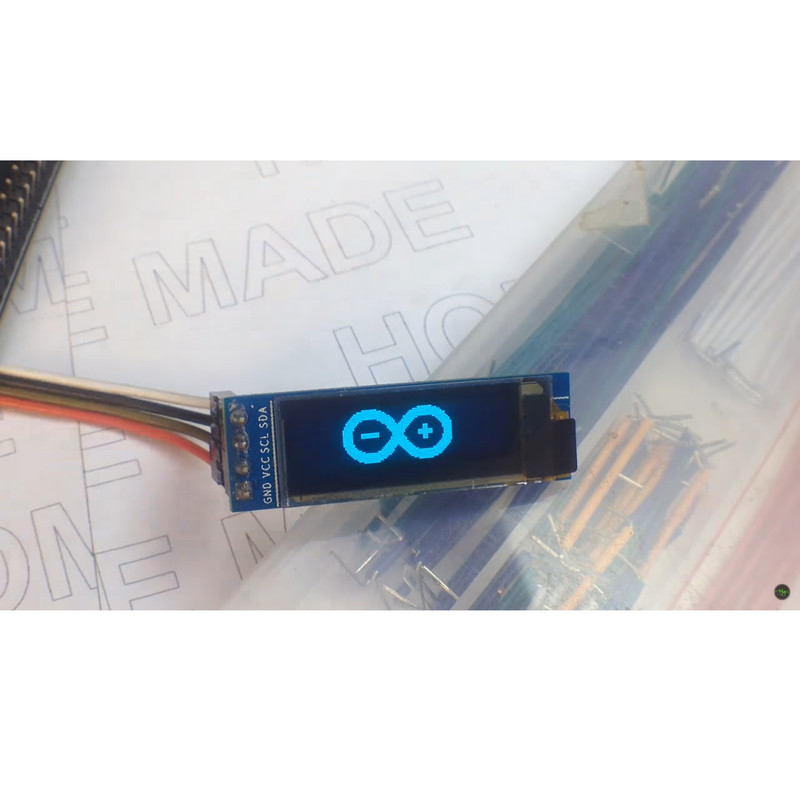

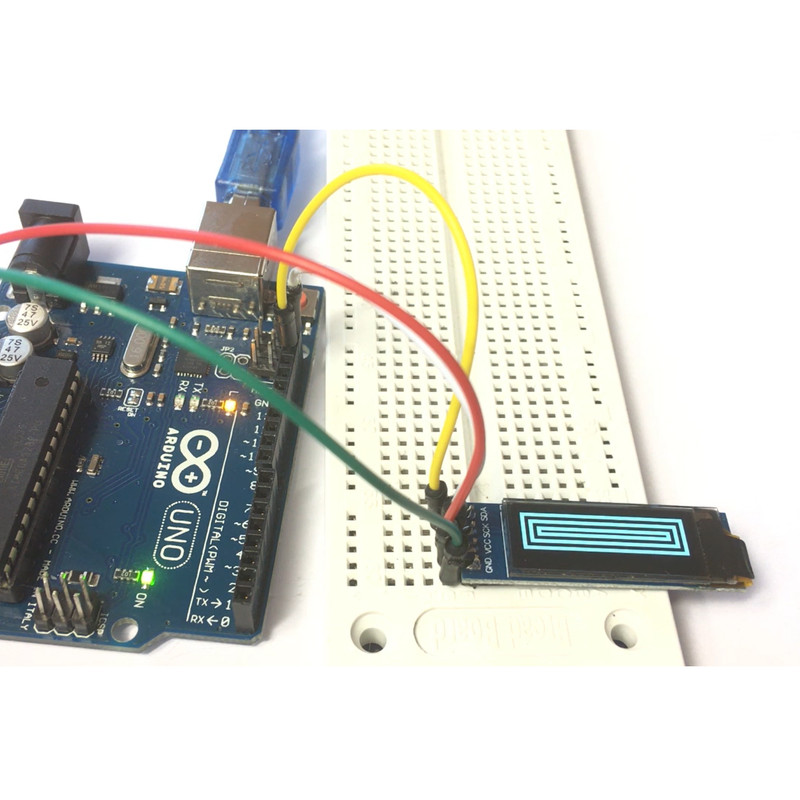

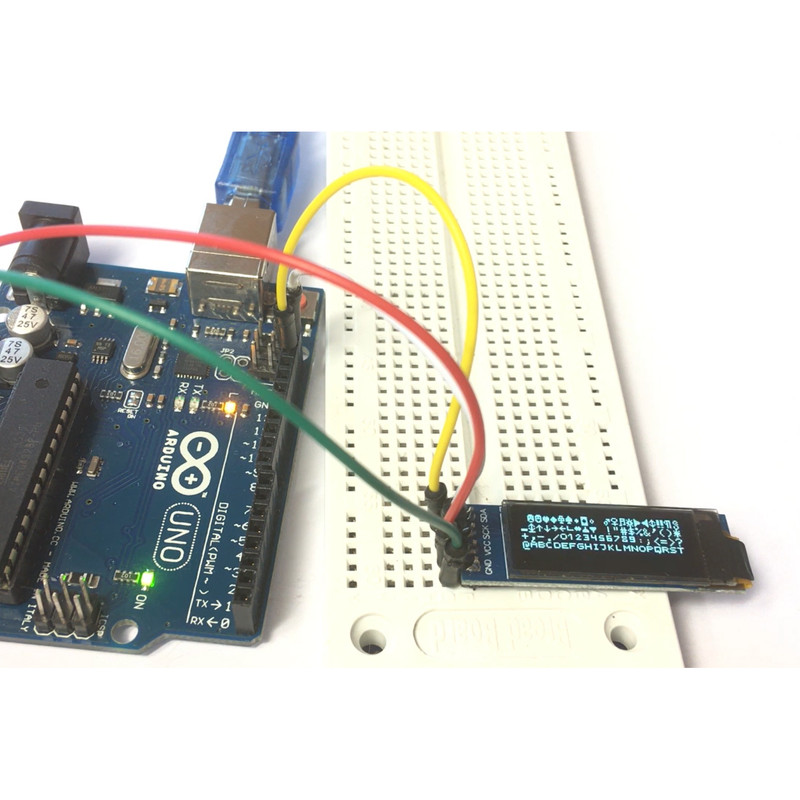

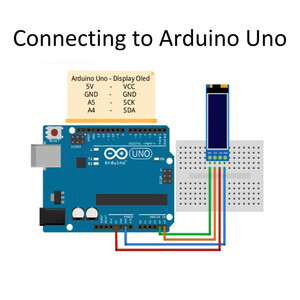

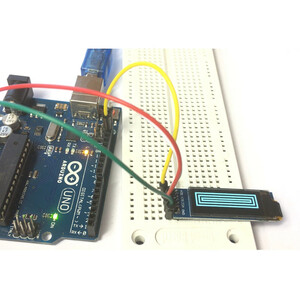

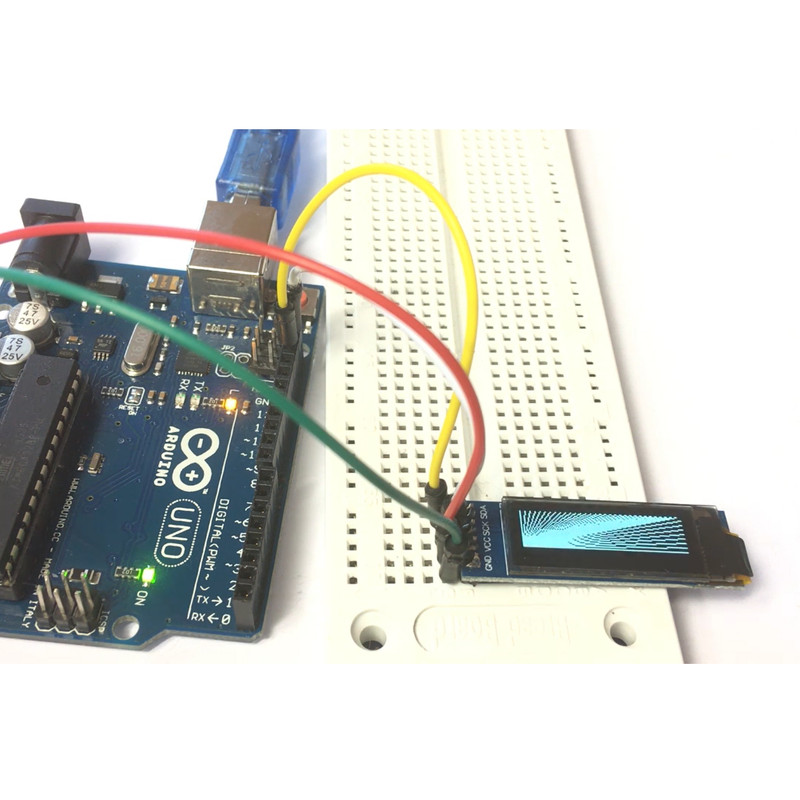

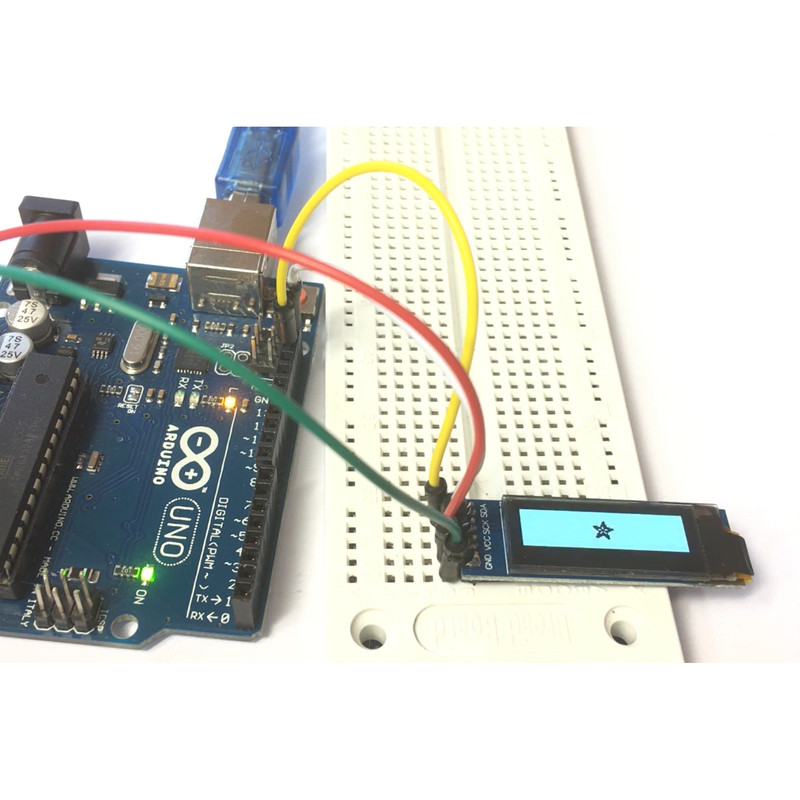

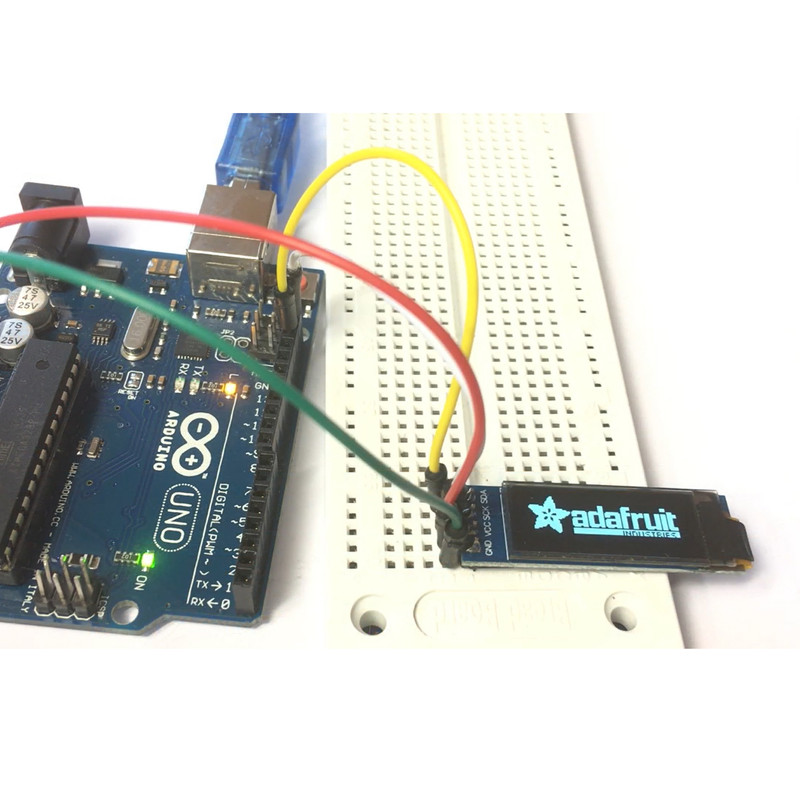

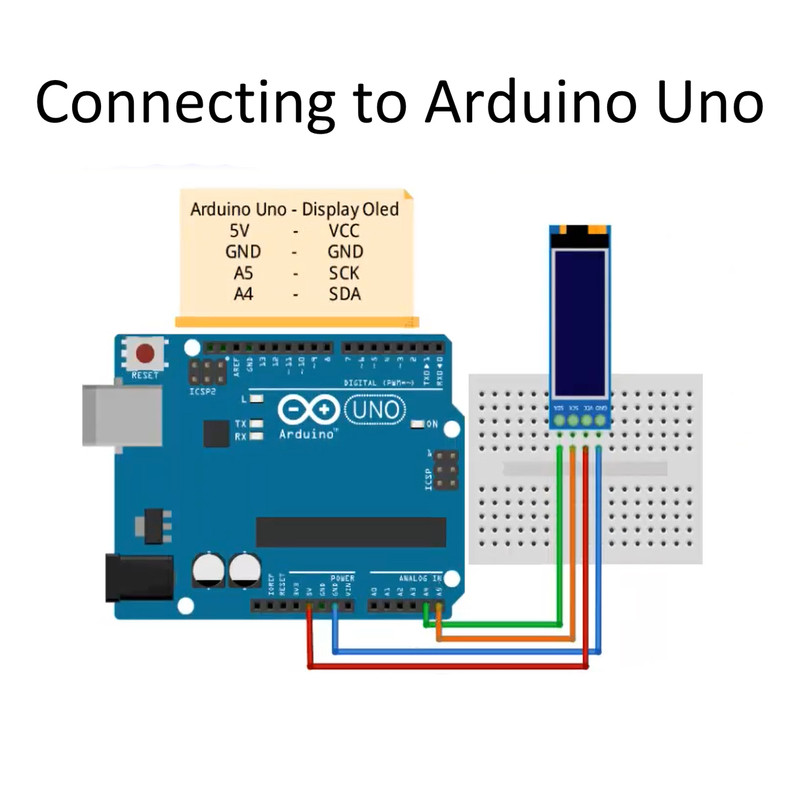

ماژول صفحه نمایش OLED می‌تواند در بسیاری از موارد جایگزین مناسبی برای نمایشگرهای LCD باشد. تکنولوژی نمایش در صفحه نمایش های OLED با LCD ها متفاوت است. به گونه ای که هر پیکسل، خودش نور را تولید می‌کند که در نتیجه به نور پس‌زمینه نیازی نیست. با حذف شدن نور پس‌زمینه و نوردهی توسط هر پیکسل، هم کنتراست تصویر افزایش پیدا می‌کند و هم مصرف برق کاهش پیدا می‌کند. به دلیل مصرف برق بسیار پایین این ماژول برای پروژه‌هایی که از باتری تغذیه می‌شوند بسیار مناسب است. قطر قسمت نمایشگر 0.91 اینچ، وضوح تصویر 128 در 32 پیکسل و رنگ نمایش این ماژول آبی است. درایور استفاده شده SSD1306 می‌باشد که با جستوجو در اینترنت، کتابخانه و نمونه کدهای فراوان برای انوع میکروکنترلرها یافت می‌شود. ولتاژ کاری این ماژول 3.3 الی 5 ولت می‌باشد. استفاده از پروتکل I2C برای اتصال به میکروکنترلرها موجب سازگاری بالا و راحتی راه‌اندازی این ماژول شده است. برای ارتباط با میکروکنترلر تنها 2 سیم دیتا مورد نیاز است. همچنین با انواع بوردها و میکروها (مانند آردوینو، Arm، Esp و ...) سازگار و قابل استفاده است. برای راه‌اندازی این ماژول با آردوینو، می‌توانید از بخش Library Manager، کتابخانه‌ی Adafruit ssd1306 را نصب و از مثال آن استفاده کنید. البته این کتابخانه به صورت پیش فرض برای ماژول‌های با وضوح 128 در 64 پیکربندی شده و لازم است در فایل هدر و مثال‌ها وضوح نمایشگر را به 128 در 32 تغییر دهید. در صورت نیاز به راهنمایی می‌توانید به پشتیبانی پیام دهید. برای نمایش لوگو و تصاویر، لازم است تا تصویر را به ابعاد 128 در 32 پیکسل برش داده، به سیاه و سفید و سپس به کد bitmap تبدیل کنید تا در این نمایشگر قابل پخش باشند. توجه کنید که ابعاد کلی این ماژول، 37 در 12 میلیمتر بوده و قطر قسمت نمایشگر 0.91 اینچ است. این ماژول به دلیل ابعاد کوچک و مصرف کم، برای پروژه های پرتابل و کاربرد هایی مانند نمایش ساعت، دما، ولتاژ و درصد باتری، مختصات و ... انتخاب بسیار مناسبی می‌باشد. نمونه کاربردها و کیفیت نمایش را می‌توانید در تصاویر کالا مشاهده کنید.
| مشخصات | |

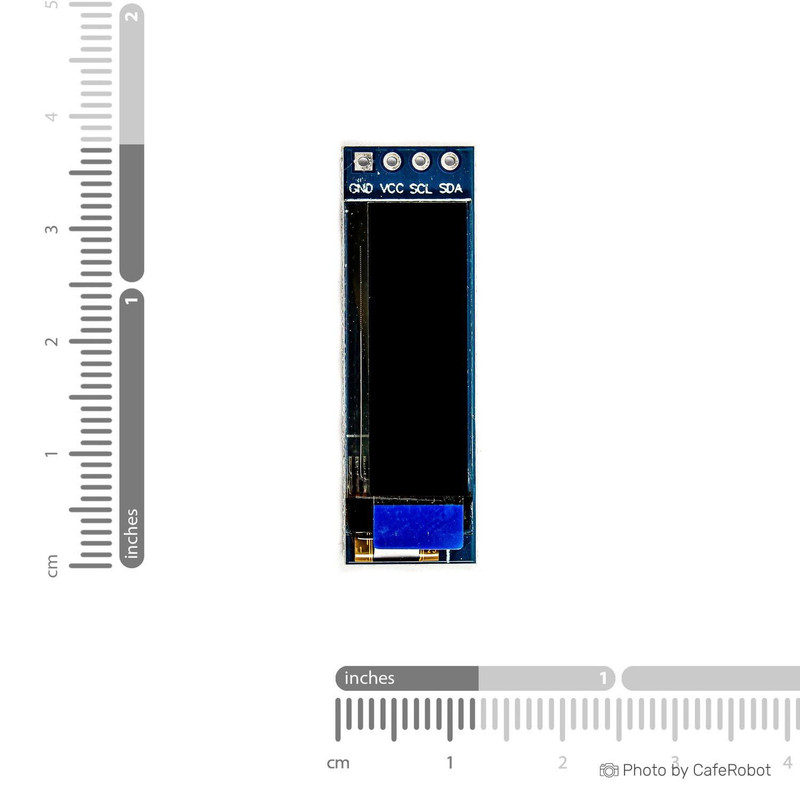

| ابعاد | 3.7x1.2x1.2 میلیمتر |
| قابلیت ها | وضوح تصویر: 32 در 128 پیکسلرنگ نمایش: آبیتکنولوژی صفحه: OLEDپروتکل ارتباطی: I2Cولتاژ کاری: 3.3 - 5 ولتسایز صفحه: 0.91 اینچتعداد پین دیتا مورد نیاز: 2 عددسازگار با انواع میکروکنترلر هایی که از I2C پشتیبانی می‌کنند.(خانواده آردوینو، Esp، Avr، Arm و ...)کتابخانه های مورد نیاز در آردوینو: Adafruit SSD1306 و Adafruit gfx libraryقابلیت نمایش اشکال گرافیکی: داردقابلیت نمایش عکس: دارد (به صورت کد bitmap)قابلیت تنظیم نور زمینه: نداردمحافظت در برابر ولتاژ معکوس: نداردلطفا قبل از خرید به ابعاد صفحه و ماژول دقت کنید. |
| ویژگی‌های قطعات الکترونیکی |
|
| اقلام همراه | پین هدر نری (با توجه به موجودی به صورت لحیم شده یا لحیم نشده) |
| سایر توضیحات | آدرس I2C در اکثر موارد 0x3C می‌باشد. در صورت عدم نمایش، 0x3D را امتحان کنید.برای دریافت کتابخانه و نمونه کد آردوینو، می‌توانید به پشتیبانی شرکت (آی دی موجود در بسته) پیام دهید. |
