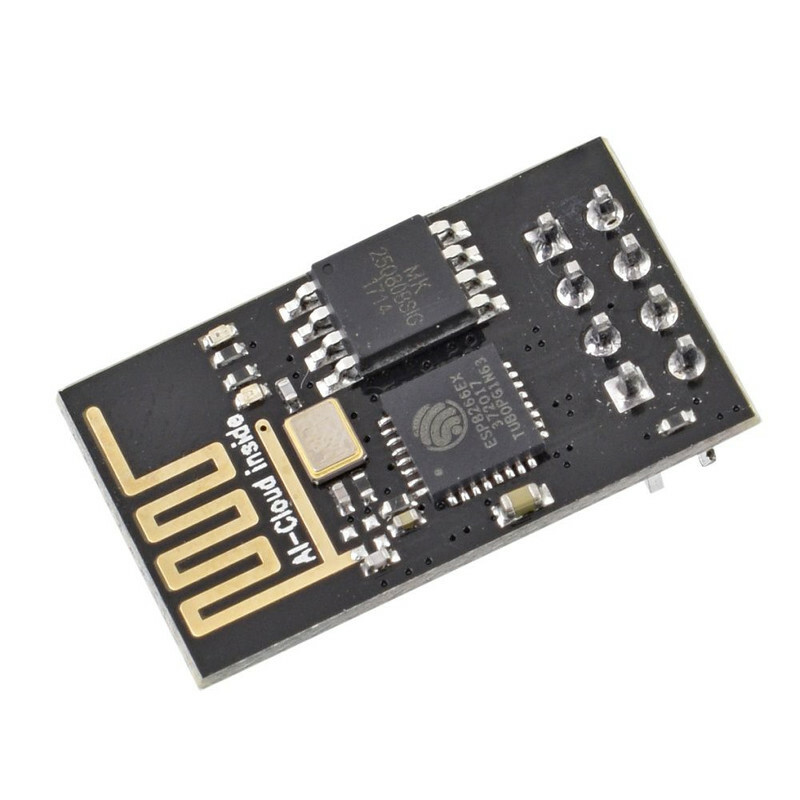

ماژول وای فای ESP8266 ESP-01 برای فراهم کردن ارتباط بی‌سیم Wi-Fi به اینترنت یا LAN در پروژه‌های اینترنت اشیاء (IoT) طراحی شده است. این ماژول از پروتکل Wi-Fi پشتیبانی می‌کند و از طریق پروتکل سریال با میکروکنترلرها ارتباط برقرار می‌کند. با قابلیت‌های برنامه‌نویسی و پشتیبانی از ارتباطات TCP/IP، ESP-01 امکان اتصال دستگاه‌ها به شبکه اینترنت را فراهم می‌آورد و برای پروژه‌های مختلف مانند کنترل از راه دور، سنسورها، و رباتیک بسیار مناسب است. با اندازه کوچک و مصرف پایین، این ماژول گزینه‌ای عالی برای توسعه‌دهندگان و مهندسان است که به دنبال ایجاد سیستم‌های متصل به اینترنت هستند.
-
VCC: ولتاژ تغذیه (3.3 ولت)
-
GND: زمین
-
GPIO0: پین ورودی/خروجی عمومی
-
GPIO2: پین ورودی/خروجی عمومی
-
CH_PD: پین خاموشی/روشنی میکروکنترلر. برای فعال کردن میکروکنترلر باید به حالت روشن شود
-
RST: پین ریست
-
UART TXD: پین فرستادن سریالی
-
UART RXD: پین دریافت سریالی
| مشخصات | |
| مدل | ESP-01 |
| قابلیت ها | خروجی سریال برای ارتباط با میکروکنترلر |
| کاربری |
|
| ولتاژ کاری | 3.3V |
| جریان کاری | 70mA (فعال)، 10μA (sleep) |
| نوع ارتباط با میکروکنترلر | پروتکل سریال UART |
| تعداد ورودی و خروجی | جمعا 2 تا (دو ورودی یا خروجی عمومی GPIO) |
| آنتن | روبردی |
| حداکثر فرکانس پردازنده | 160 MHz |
| پروتکل شبکه | TCP/IP |
| هسته وای فای | ESP8266 |
| ابعاد | 25x15x4 میلی‌متر |
