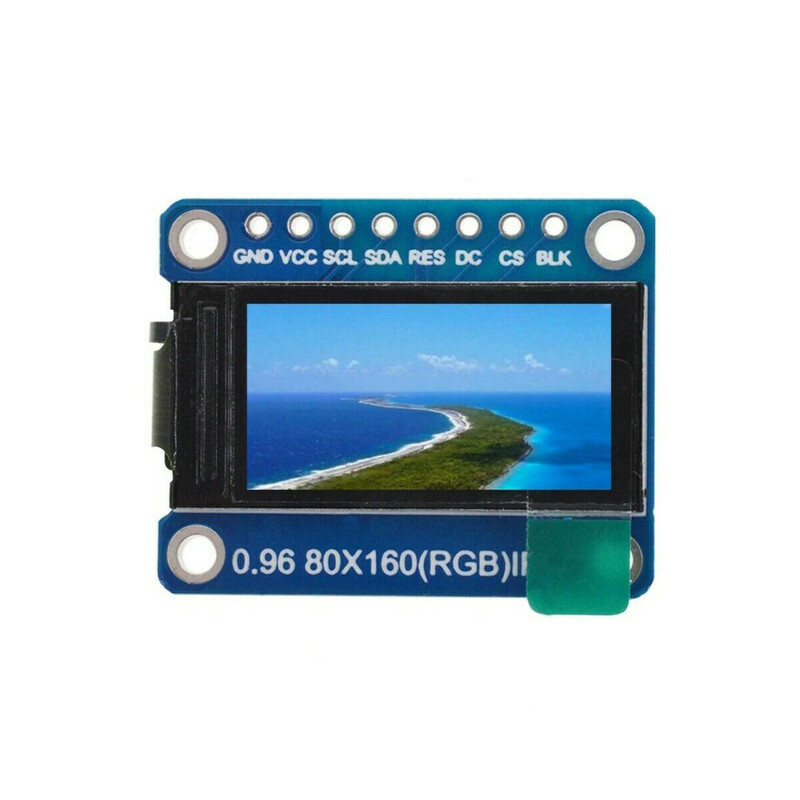

ماژول‌های نمایشگر در پروژه‌های میکروکنترلر و ساخت دستگاه‌های گوناگون کاربرد زیادی دارند. این مدل، یک صفحه نمایش رنگی از نوع LCD با سایز 0.96 اینچ، وضوح تصویر 160 در 80 پیکسل و قابلیت نمایش 65 هزار رنگ است. پروتکل ارتباطی این ماژول SPI بوده و با میکروکنترلرهایی که از پروتکل پشتیبانی می‌کنند سازگار است. مدل درایور این صفحه ST7735s است که با جستوجوی نام آن، می‌توانید دیتاشیت و راهنمای استفاده را ببینید. این ماژول دارای 8 پایه به این شرح است: VCC: تغذیه نمایشگر – 5 ولت GND: زمین SCK: همزمان سازی برای پروتکل SPI MOSI: اطلاعات برای پروتکل SPI CS: انتخاب ماژول برای پروتکل SPI D/C: دیتا/دستور RES: ریست ماژول BLK: کنترل نور پس‌زمینه با قرار مقاومت مابین پین های BLK و GND می‌توانید نور پس زمینه ماژول را کنترل کنید و در صورت قرار ندادن مقاومت نور پس زمینه در حداکثر قرار می‌گیرد. نحوه‌ی اتصال به آردوینوی اونو برای نمونه در تصاویر آمده است. کتابخانه‌های مورد استفاده در آردوینو، Adafruit-ST7735-Library و Adafruit-GFX-Library هستند که با وارد کردن نام آن‌ها در بخش Library management برنامه، می‌توانید آن‌ها نصب کنید. برای شروع کار و آشنایی می‌توانید از مثال‌های موجود در کتابخانه‌ی Adafruit-ST7735 استفاده کنید. البته ممکن است این مثال‌ها به صورت پیش فرض قابل استفاده نباشند و نیاز باشد قسمت‌هایی (مانند تنظیمات رزولوشن) را قبل از استفاده ویرایش کنید. در صورت نیاز می‌توانید با ارسال پیام برای پشتیبانی شرکت، کد نمونه را دریافت کنید. ابعاد کوچک، ضخامت کم، تمام رنگی بودن و وزن کم این نمایشگر را برای استفاده در انواع پروژه‌ها مناسب ساخته است. برخی کاربردهای نمونه شامل نمایش ساعت و تاریخ، نمایش درصد باتری، نمایش ولتاژ، جریان، اطلاعات دما، فشار، آب و هوا، مختصات GPS، متن پیامک و بسیاری موارد دیگر است.
| مشخصات | |
| ابعاد | 3x2.4x0.3 میلی‌متر |
| قابلیت ها | تمام رنگی (قابلیت نمایش 65 هزار رنگ)وضوح 160 در 80 پیکسلسایز تصویر 0.96 اینچ پروتکل ارتباطی SPI(سازگار با آردوینو، Arm، AVR، Esp و ...)مدل درایور: ST7735Sولتاژ کاری: 3.4 تا 5 ولتزاویه دید گستردهقابلیت تنظیم نور پس زمینهقابلیت نمایش تصاویر و اشکال گرافیکیضخامت و ابعاد کوچک و مناسب برای پروژه‌های پرتابل |
| ویژگی‌های قطعات الکترونیکی |
|
| اقلام همراه | پین هدر نری به صورت لحیم نشده |
| سایر توضیحات | پیش از خرید به ابعاد ماژول و قسمت نمایشگر دقت شود |
