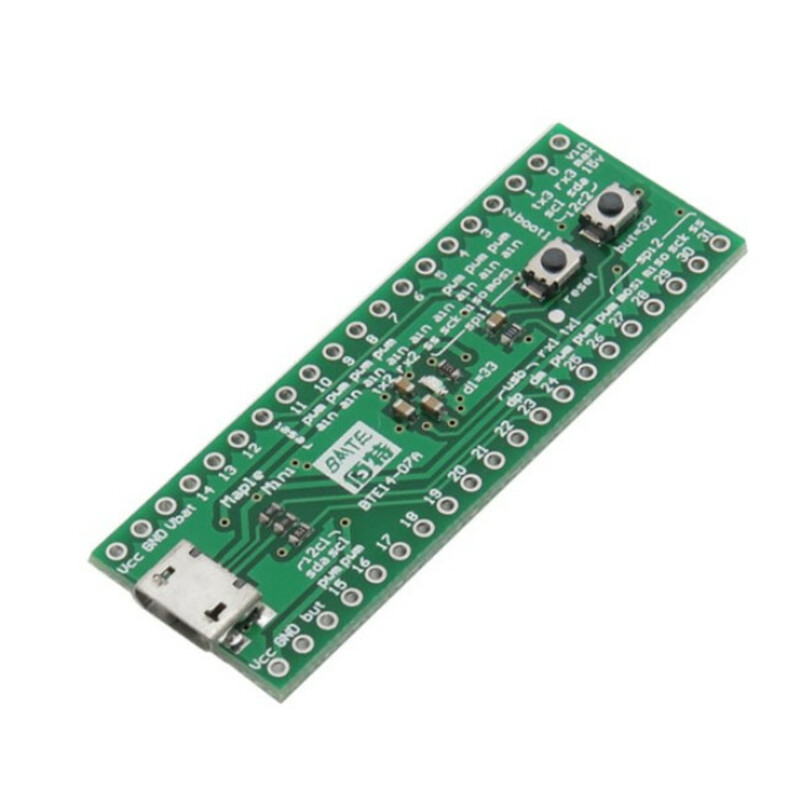

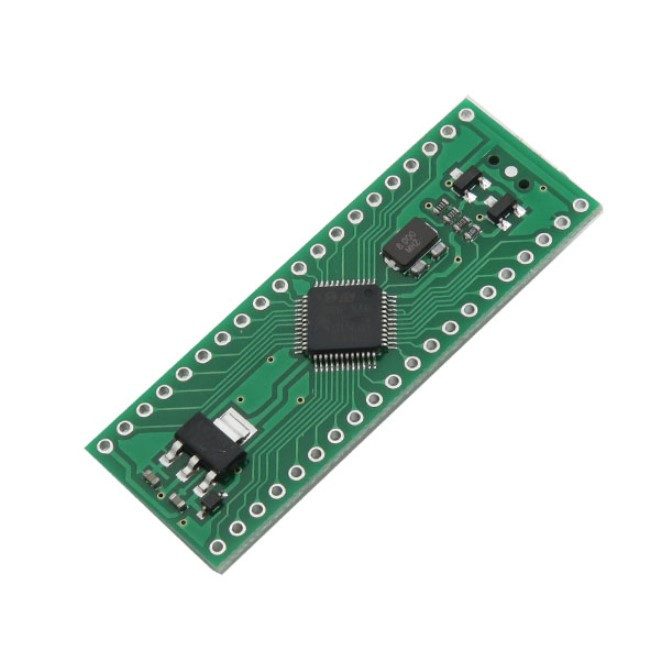

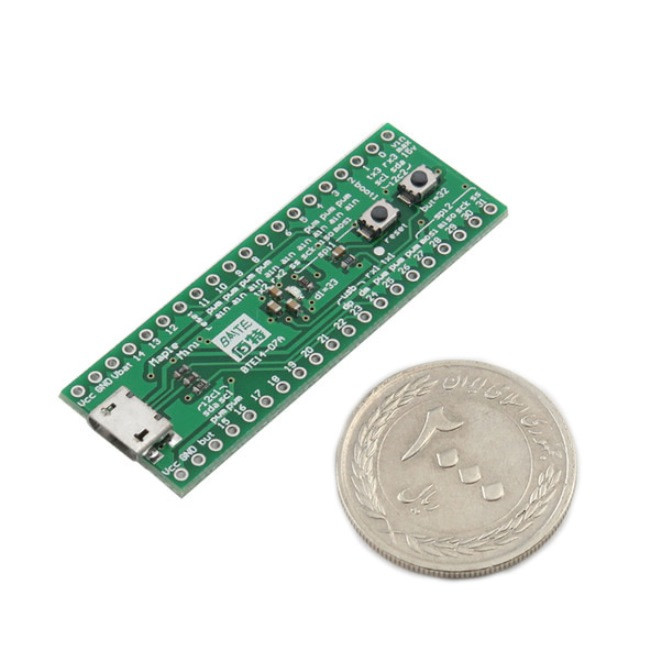

پردازنده و میکروکنترلرهای ARM توانایی پردازش بسیار قدرتمندی نسبت به میکروکنترلر AVR و PIC را دارد. همچنین میکروکنترلرهای ARM دارای تایمرهای دقیق مناسب کنترلر موتور و منابع سوییچینگ و Inverter ها و Interface های دیجیتال مانند I2C ،UART ،SPI ،I2S ،Ethernet و Irda Intrupt های پیشرفته ، توانایی پردازش سیگنال های دیجیتال DSP ، ماژول های کدینگ و بخش های مختلف رمزنگاری است. مهمترین ویژگی برد Maple mini توانایی برنامه نویسی برای این برد در محیط توسعه Arduino IDE است. اندازه برد Maple mini بر خلاف قابلیت هایی که دارد بسیار کوچک است (۵٫۱×۱٫۸cm) و نحوه قرار گیری پین های Maple mini مناسب bread board می باشد. روی برد توسعه Maple mini یک کریستال اسیلاتور ۸MHz است که به ورودی کلاک میکروکنترلر متصل شده و با مدار داخلی PLL فرکانس ۸MHz را به ۷۲MHz برای فرکانس کلاک CPU تبدیل می کند. همچنین Maple mini مجهز به یک رگولاتور ۳٫۳ ولت برای تغذیه برد است که می توان به پین Vin برد Maple mini یک تغذیه با ولتاژ حداکثر ۱۲ ولت وصل کرد. مغز برد Maple Mini از سری میکروکنترلر آرم STM32F103CBT6 می باشد و دارای قدرت پردازش بسیار بالایی می باشد.
| مشخصات | |
| ابعاد | 48x20x5 میلی‌متر |
| قابلیت ها | میکروکنترلر: پردازنده 32 بیتی آرم کورتکس M3،هسته مرکزی: STM32F103CBT6سرعت کلاک: 72 مگاهرتزفلش 128 کیلوبایتیحافظه SRAM: بیست کیلوبایتی34 پین دیجیتالی ورودی12 پین PWM با رزولوشن 12 بیتیدارای 2 درگاه SPIدارای 2 درگاه I2Cدارای 7 کانال دسترسی مستقیم به حافظه3 پورت USART3 تایمر همه منظوره و یک تایمر پیشرفتهدارای پورت USB برای برقراری ارتباط و پروگرمینگJTAGدارای پین تغذیه 3.3 ولت و جریان 500 میلی آمپربه صورت اوپن سورسولتاژ عملیاتی: 3.3 ولتولتاژ ورودی: 12 ~ 3 ولت |
| ویژگی‌های قطعات الکترونیکی |
|
