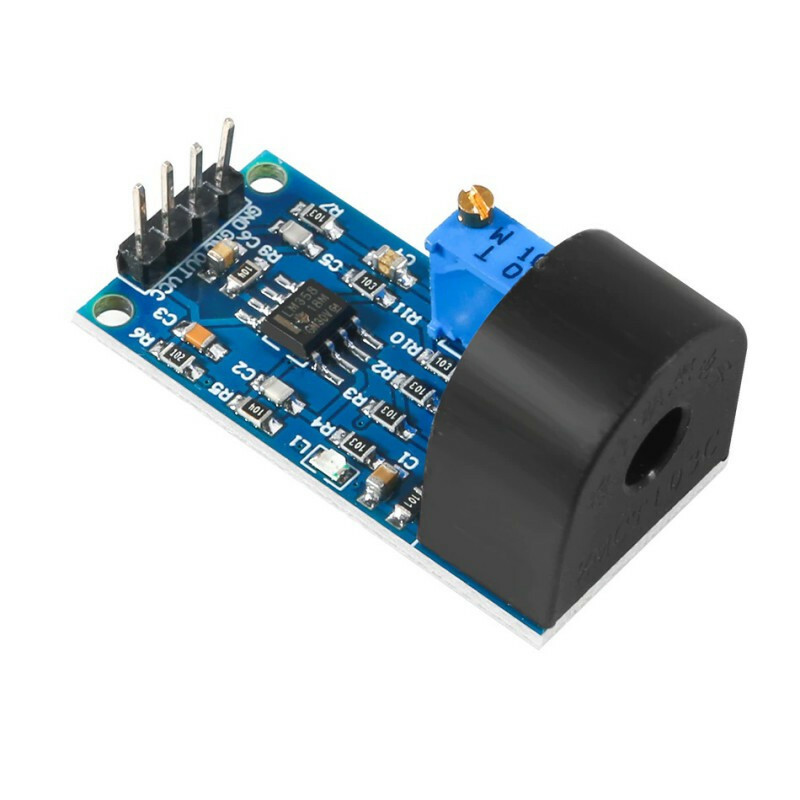

معرفی ماژول اندازه گیری جریان مدل ZMCT103C نوعی ترانسفورماتور جریان (CT) با نسبت 1000:1 است. به طور کلی کار ترانسفورماتورهای جریان این است که سطح جریان فشار قوی را تا مقداری که توسط آمپر متر قابل اندازه گیری باشد، کاهش می دهند. این ترانس ها یکی از بهترین گزینه ها برای اندازه گیری جریان AC در محیط های صنعتی هستند که دارای دقت و دوام مطلوبی اند. از سنسور ZMCT103C برای اندازه گیری جریان AC تا 5 آمپر می‌توان استفاده کرد. بر روی این ماژول از یک ترانس جریان ZMCT103C استفاده شده که خروجی آن به وسیله یک مدار تقویت کننده عملیاتی (آپ امپ) تقویت شده و یک خروجی آنالوگ می‌دهد. در حقیقت، تغییرات جریان مورد اندازه گیری، باعث تغییرات ولتاژ خروجی ماژول می شود که به وسیله آردوینو و .. می‌توان این خروجی را بدست آورد و جریان را محاسبه کرد. همچنین به کمک پتانسیومتر موجود بر روی برد می‌توان سطح تقویت کنندگی ماژول را تغییر داد.
ساخت منابع تغذیه
سیستم های محافظ
کاربردهای روشن/خاموش کردن دستگاه با جریان خاص
| مشخصات | |
| ابعاد | 40x40x20 میلی‌متر |
| ویژگی‌های قطعات الکترونیکی |
|
| سنسور | ZMCT103C / ZHT300 |
| رنج جریان اندازه گیری | 5 میلی آمپر تا 5 آمپر |
| نوع جریان قابل اندازه گیری | AC |
| تعداد دور ترانسفورمر | 1 به 1000 |
| ولتاژکاری | 5 ولت |
| رنج فرکانسی برای ثبت جریان | 50 الی 60 هرتز |
| دمای کاری | -40 تا 85 سانتی گراد |
| مقاومت دی سی سیم در دمای 20 درجه | 155 اهم |
