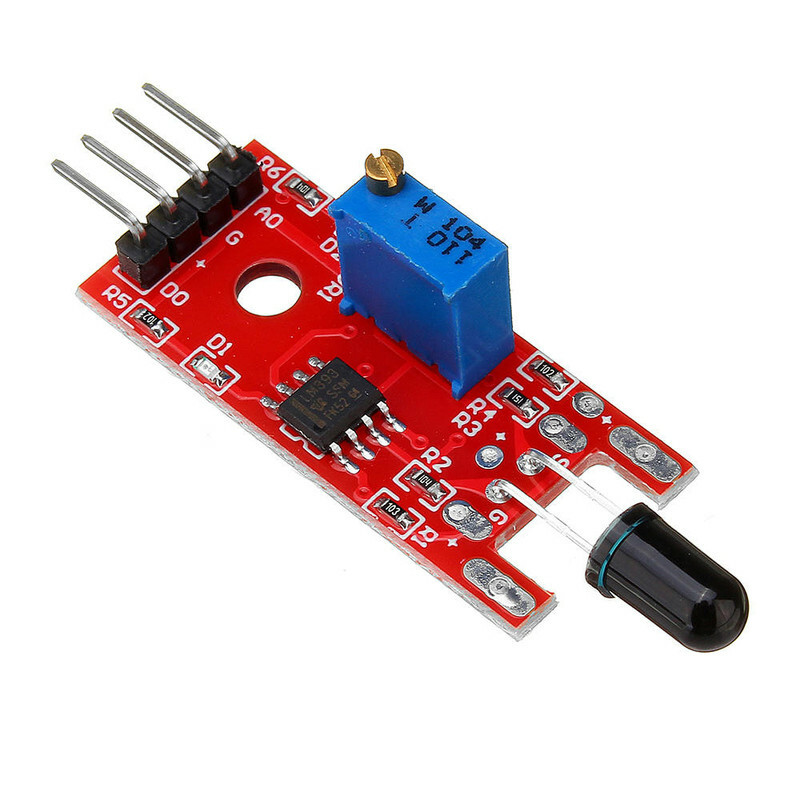

ماژول سنسور شعله مدل KY-026

ماژول سنسور آتش و شعله مادون قرمز ، یک ماژول گیرنده مادون قرمز است که بیشتر به‌منظور تشخیص شعله در پروژه‌های رباتیک و یا سیستم‌های تشخیص شعله به کار می‌رود. ولتاژ تغذیه این ماژول 3.3 یا 5 ولت است و هنگام اتصال تغذیه، ال ای دی قرمز رنگ روی ماژول روشن خواهد شد. ال ای دی دیگری نیز بر روی این سنسور آتش قرار دارد که هنگام تشخیص امواج مادون قرمز با طول موج بین 760 الی 1100 نانومتر توسط گیرنده، روشن خواهد شد. علاوه بر این، توسط پتانسیومتر روی برد می‌توان میزان حساسیت گیرنده را تغییر داد. این ماژول شامل یک آی سی مقایسه کننده LM393 نیز می‌باشد که خروجی دیجیتال را می‌سازد.

مشخصات فنی :

• مدل: KY-026
• دامنه ولتاژ تغذیه : 3.3 الی 5 ولت
• دامنه طول موج قابل تشخیص: 1100-760 نانومتر
• حداکثر جریان مصرفی: 15 میلی‌آمپر
• زاویه تشخیص: 60 درجه
• تراشه مقایسه‌کننده: LM393
• نوع سنسور: مادون قرمز
• نوع خروجی: آنالوگ و دیجیتال
• قابلیت تنظیم میزان حساسیت با پتانسیومتر
• سازگار با انواع میکروکنترلرها
• امکان نصب برد با پیچ M3
• کانکتور : پین هدر
• کشور سازنده : چین
• ابعاد برد: 14.5*31 میلی‌متر
