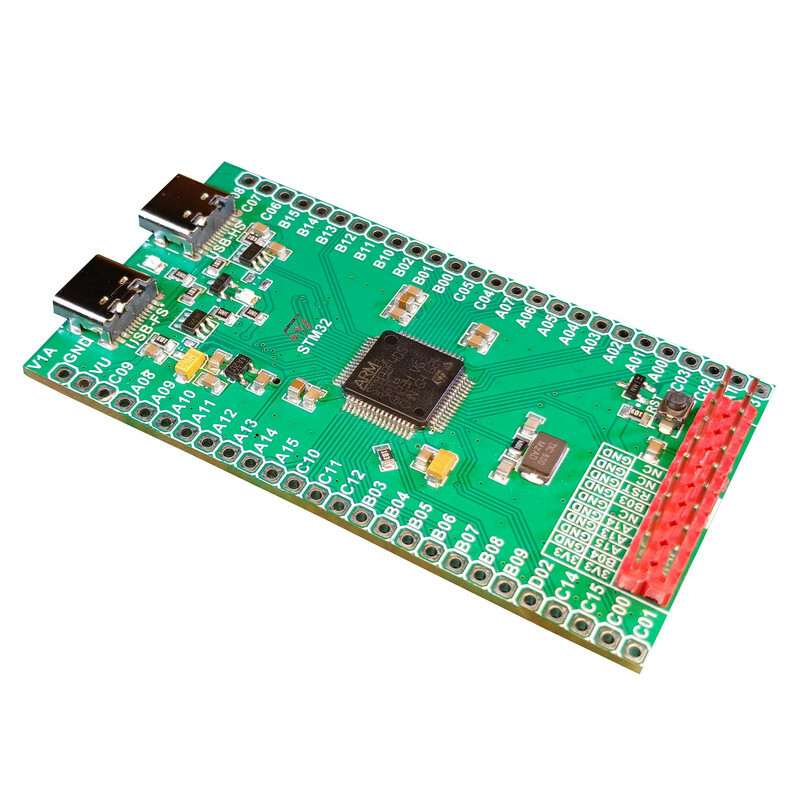

این برد توسعه تمام پین های میکروکنترلر را در دسترس قرار میدهد و میتوان از تمام امکانات این میکروکنترلر استفاده کرد. میکروکنترلر STM32F405RGT6 درای دو عدد پریفرال USB می باشد که بر روی این برد تسعه به منظور استفاده از این پریفرال ها دو عدد کانکتور USB مدل C قرار داده شده است. تغذیه برد را می توان از طریق پین هدر های کناری و نیز کانکتور های USB تامین کرد. برای پروگرام کردن این برد از کانکتور JTAG میتوان استفاده کرد. برای پروگرام کردن میکروکنترلر می توان از دو روش برنامه ریزی یعنی JTAG و SWD استفاده کرد.
میکروکنترلر: STM32F405RGT6هسته: Cortex-M4 32-bit RISCفرکانس کاری: 168MHz, 210 DMIPS/1.25 DMIPS/MHzولتاژ کاری: 1.8V-3.6Vحافظه: 1MB Flash, 192+4kB SRAMارتباطات: 3x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN1 x USB 2.0 HS/FS device/host/OTG controller with dedicated DMA, on-chip full-speed PHY1 x USB HS ULPI (external PHY required)کریستال: 8M crystal
| مشخصات | |
| ابعاد | 70x40x10 میلی‌متر |
| قابلیت ها | میکروکنترلر: STM32F405RGT6هسته: Cortex-M4 32-bit RISCفرکانس کاری: 168MHz, 210 DMIPS/1.25 DMIPS/MHzولتاژ کاری: 1.8V-3.6Vحافظه: 1MB Flash, 192+4kB SRAMارتباطات: 3x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN1 x USB 2.0 HS/FS device/host/OTG controller with dedicated DMA, on-chip full-speed PHY1 x USB HS ULPI (external PHY required)کریستال: 8M crystal |
| ویژگی‌های قطعات الکترونیکی |
|
| اقلام همراه | پین هدر |
