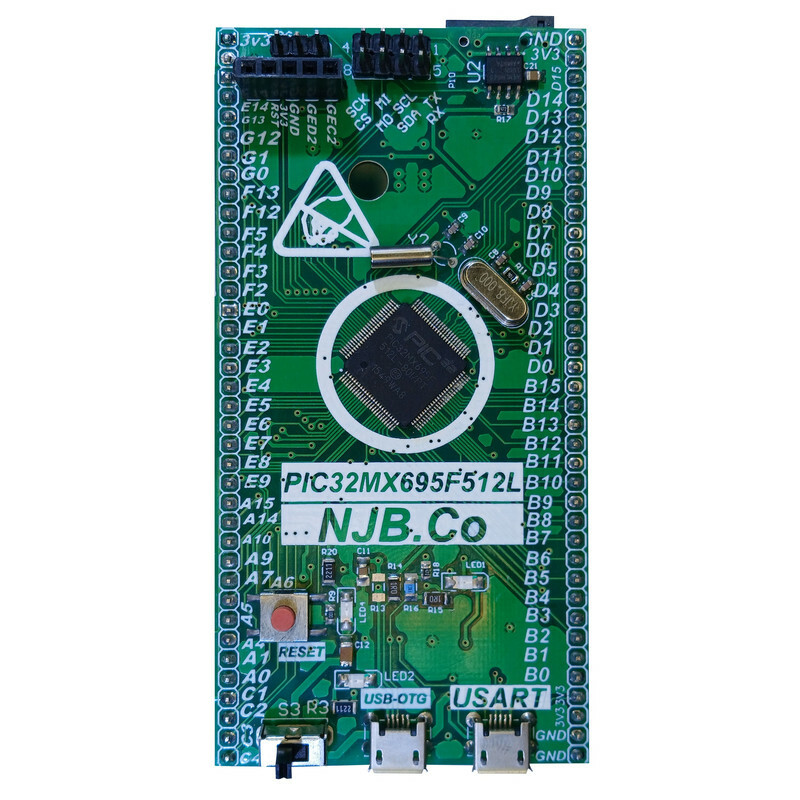

برد پرو1 یک برد آموزشی بر مبنای میکروکنترلر PIC32MX695F512 می باشد. شرکت میکروچیپ انواع مختلف میکروکنترلر ها را تولید می کند که می توان گفت قدرتمند ترین سری میکروکنترلر های PIC ، سری PIC32MX می باشد. این میکروکنترلر 32 بیتی بوده و بر پایه معماری M4K می باشد. فرکانس کاری این میکروکنترلر 80MHz می باشد و دارای انواع رابط ها نظیر USB-OTG، سریال، SPI، I2C،Ethernet و بسیاری امکانات دیگر می باشد. حافظه فلش این میکروکنترلرر 512 کیلو بایت می باشد. ولتاژ کاری این کنترلر 3.3 ولت بوده و بر روی برد از تراشه رابط سریال به USB مدل FT232RL برای انتقال دیتا بین کامپیوتر استفاده شده است.
| مشخصات | |
| ابعاد | 10x5x1.5 میلی‌متر |
| قابلیت ها | رابط سریال به USB با استفاده از تراشه FT232RLتغذیه از طریق سوکت USBرابط ها:Ethernet, I2C, SPI, UART/USART, USB OTGولتاژ کاری: 2.3V ~ 3.6Vمبدل آنالوگ: A/D 16x10bدمای کاری:-40°C ~ 85°C (TA) |
| ویژگی‌های قطعات الکترونیکی |
|
| اقلام همراه | DVD کابل USB |
