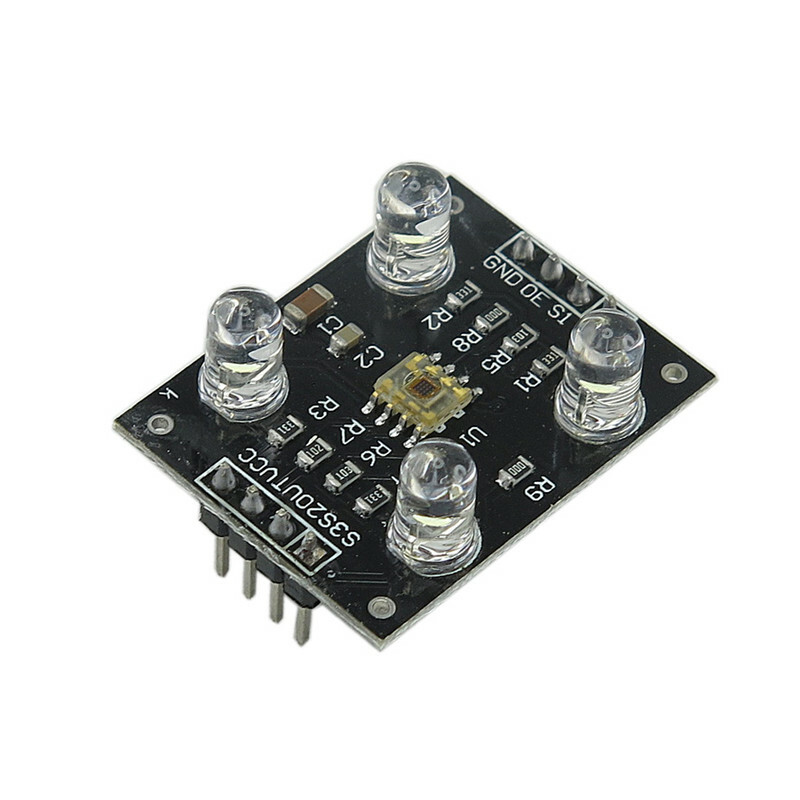

سنسور رنگ مدل TCS230، فتودیودهای سیلیکونی قابل تنظیم را با یک مبدل جریان به فرکانس ترکیب کرده و آن را در یک مدار مجتمع CMOS به شکل یک ماژول یکپارچه ارائه می نماید. فرکانس خروجی full-scale این سنسور را می توان توسط یکی از سه مقدار از پیش تعیین شده از طریق پین های ورودی کنترلی، درجه بندی نمود. این سنسور شامل ورودی و خروجی دیجیتال است که امکان ارتباط مستقیم با برد آردوینو . یا سایر میکروکنترلرها و مدارات منطقی را فراهم می نماید. خروجی این سنسور یک موج مربعی (50% duty cycle) می باشد و فرکانس آن مستقیماً با شدت (درخشندگی) نور متناسب است.
نحوه عملکرد:
این سنسور، رنگ جسمی که در مقابل آن قرار دارد را تحلیل می نماید و فرکانس هر یک از سه رنگ قرمز (R)، سبز(G) و آبی (B) موجود در آن را، به صورت عددی در محدوده 0 تا 255 اعلام می نماید.
| مشخصات | |
| ابعاد | 30x20x5 میلی‌متر |
| تراشه | TCS230 |
| ولتاژ عملیاتی: | 3 تا 5 ولت |
| بهترین محدوده تشخیص: | 10 میلی متر |
| اندازه W x L) PCB) : | تقریباً. 1.2 در 0.95 اینچ |
| قابلیت ها |
|
