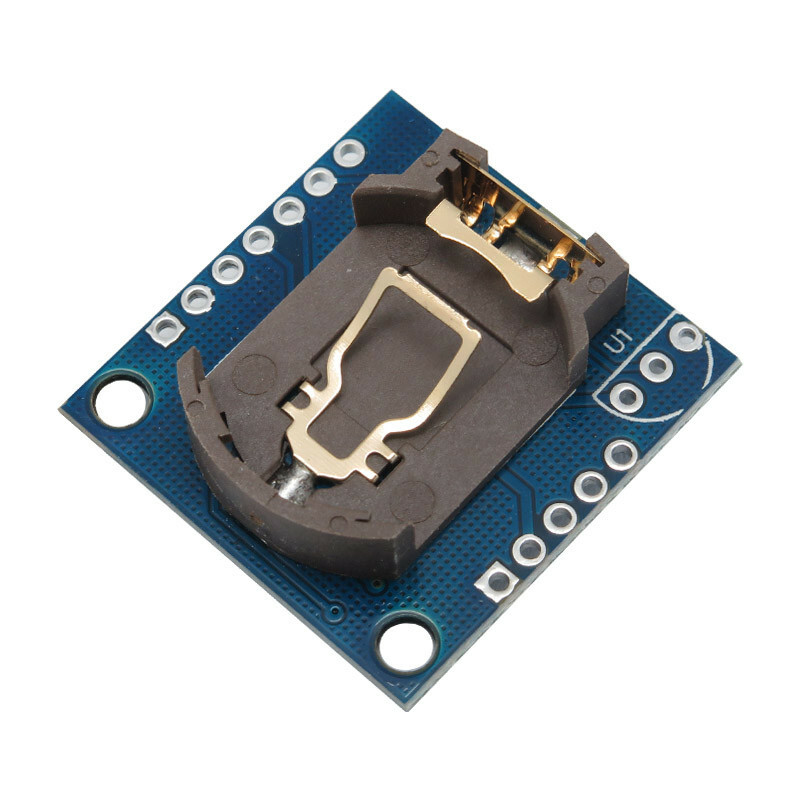

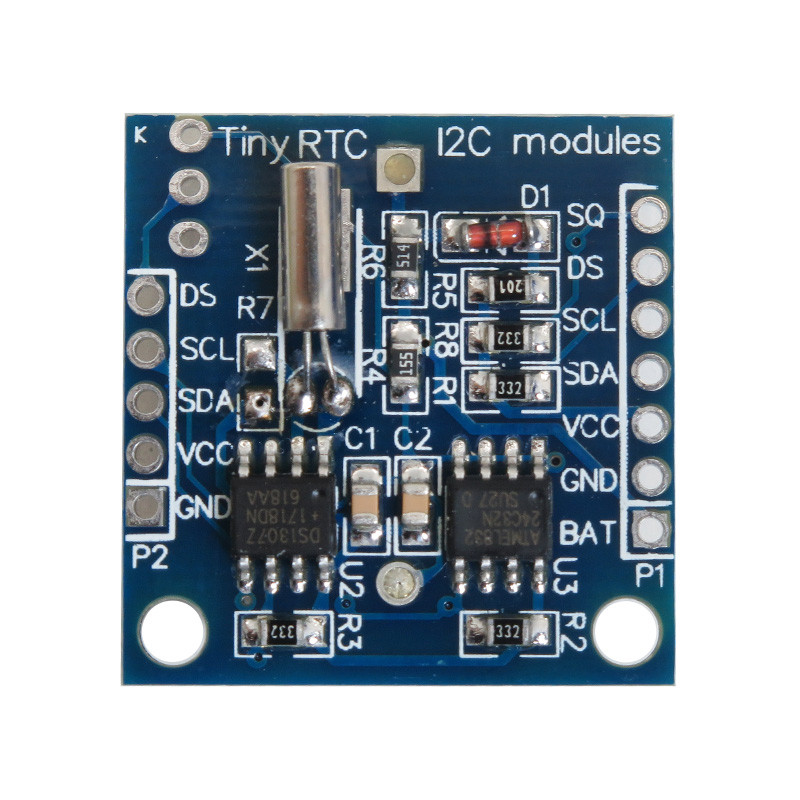

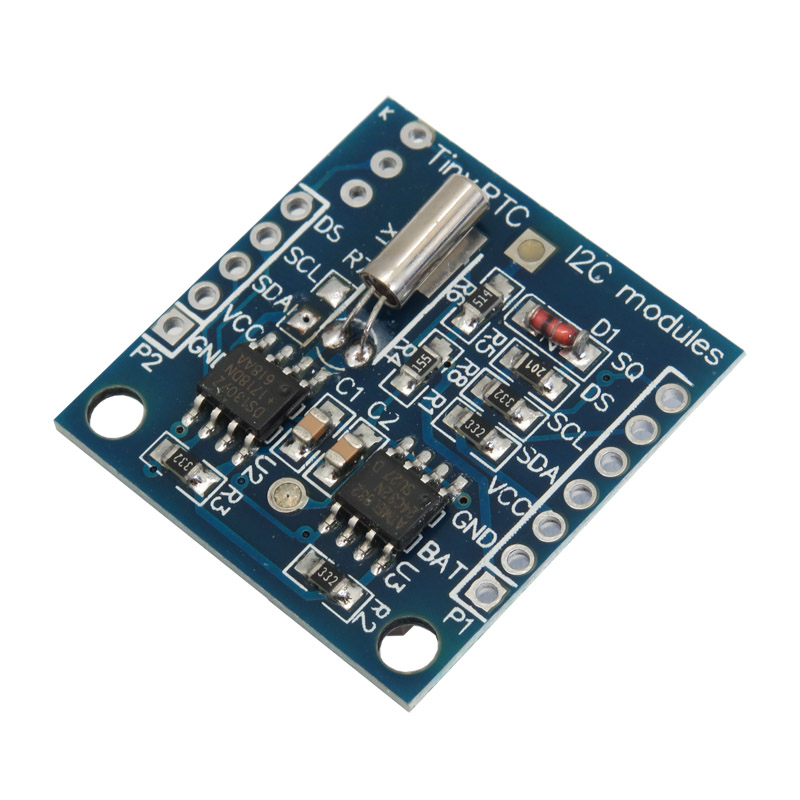

كاربرد ماژول DS1307 محاسبه و نگهداري زمان واقعي Real Time Clock مي باشد. اين ماژول ميتواند ساعت، دقيقه، ثانيه، روز، ماه، سال و ايام هفته را نگهداري و پردازش كند. اشاره به این نکته الزامی است که دقت ساعت به دقت کریستال و دقت تطابق بین بار خازنی مدار نوسان ساز و بار خازنی که برای آن کریستال تنظیم شده، بستگی دارد. این ماژول مجهز به مدار تشخیص کاهش جریان تغذیه می باشد که در صورت تشخیص به صورت خودکار به حالت backup supply سوییچ می کند. مدار اوسیلاتور این ماژول برای راه اندازی نیازی به مقاومت یا خازن اضافی ندارد. باطري ليتيومي، امكان تغذيه و نگهداري زمان DS1307 را به مدت چندين سال فراهم برای ماژول مي كند. اين ماژول را می توان از طريق ارتباط 2 سيمه I2C به آردوينو متصل کرد. از ویژگی این ماژول می توان به وجود امکان تنظیم برای سالهای کبیسه، تنظیم ساعت 12 یا 24 ساعته و امکان نمایش علامت AM و PM بر روی نمایشگر ساعت اشاره کرد. توجه: به همراه این ماژول باتری ارائه نمی شود.
| مشخصات | |
| ابعاد | 2.7x2.8x1 میلی‌متر |

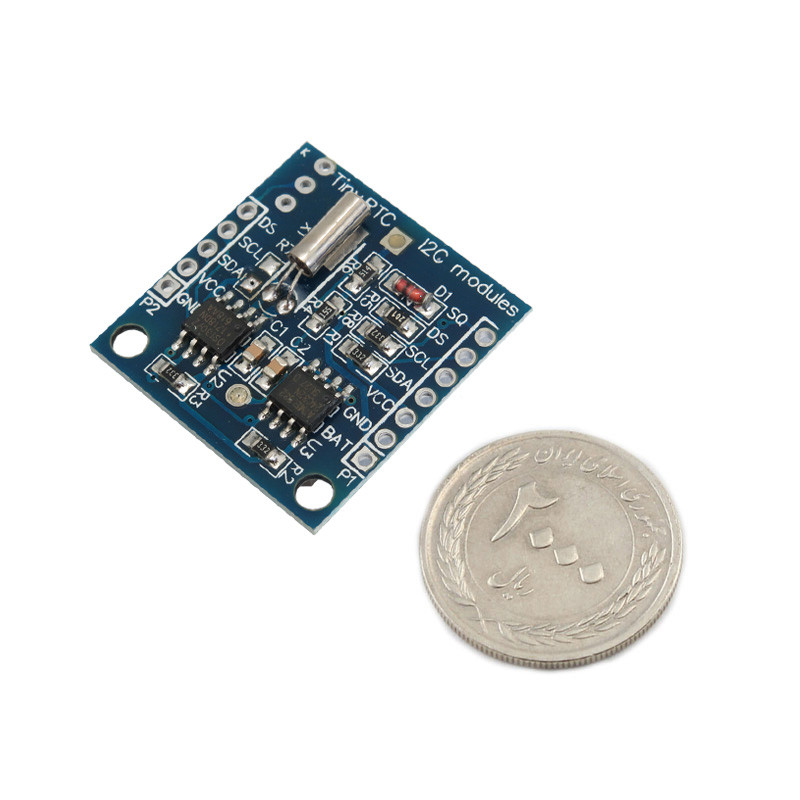

| قابلیت ها | رابط 2 سیمه I2C نگهداری ساعت ، دقیقه ، ثانیه نگهداری روز ، ماه ، سال تصحیح تقویم بر اساس سالهای كبیسه محاسبه تقویم تا سال 2100 میلادی محاسبه خودكار ماههای كمتر از 31 روز 56 بایت حافظه غیر فرار در دسترس جریان مصرفی باطری backup كمتر از 500nA امكان دسترسی به EEPROM سریال ابعاد 2.8 در 2.8 سانتی متر |
