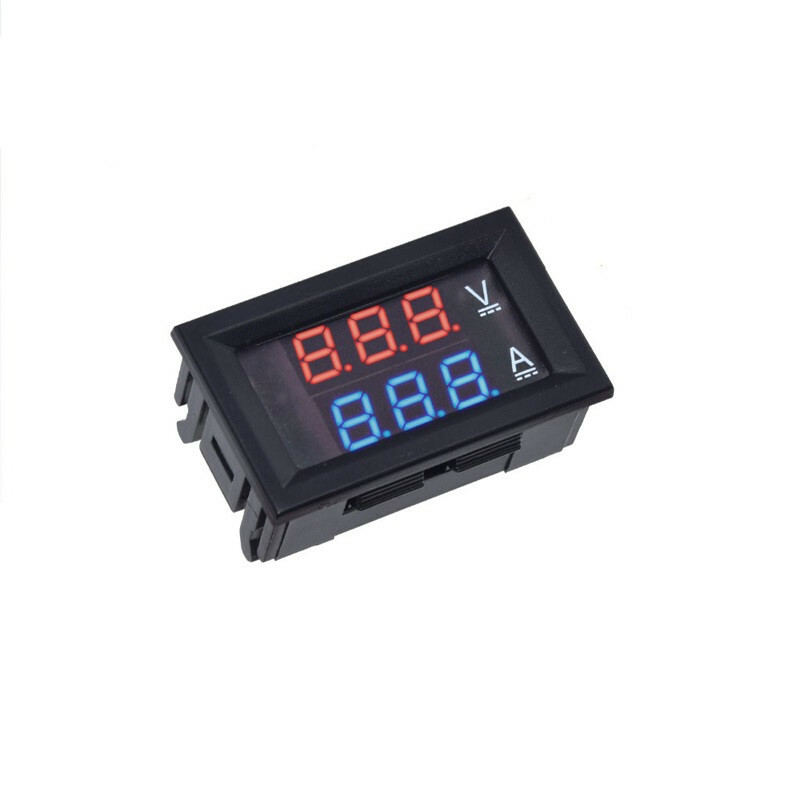

نحوه راه انداری نیز به این صورت است که اگر از منبع تغذیه مشترک برای روشن کردن نمایشگر و المانمان استفاده کنیم نیازی به اتصال سیم سیاه کوچک به جایی نیست و فقط سیم سیاه بزرگ را به GND باید وصل کنیم مجموعه ی کاربردی ولتمتر و آمپرمتر در یک محصول، قادر است جریان قدرت را در مدار اندازه گیری کند. قیمت مناسب، سهولت استفاده از ماژول نمایشگر دیجیتال ولتاژ و جریان و همچنین عدم نیاز به منبع تغذیه ی جداگانه از نقاط قوت این ماژول است. همچنین این محصول دارای یک پیچ تنظیم، برای تنظیم دقت اندازه گیری می باشد.
| مشخصات | |
| ابعاد | 50x30x25 میلی‌متر |
| ویژگی‌های قطعات الکترونیکی |
|

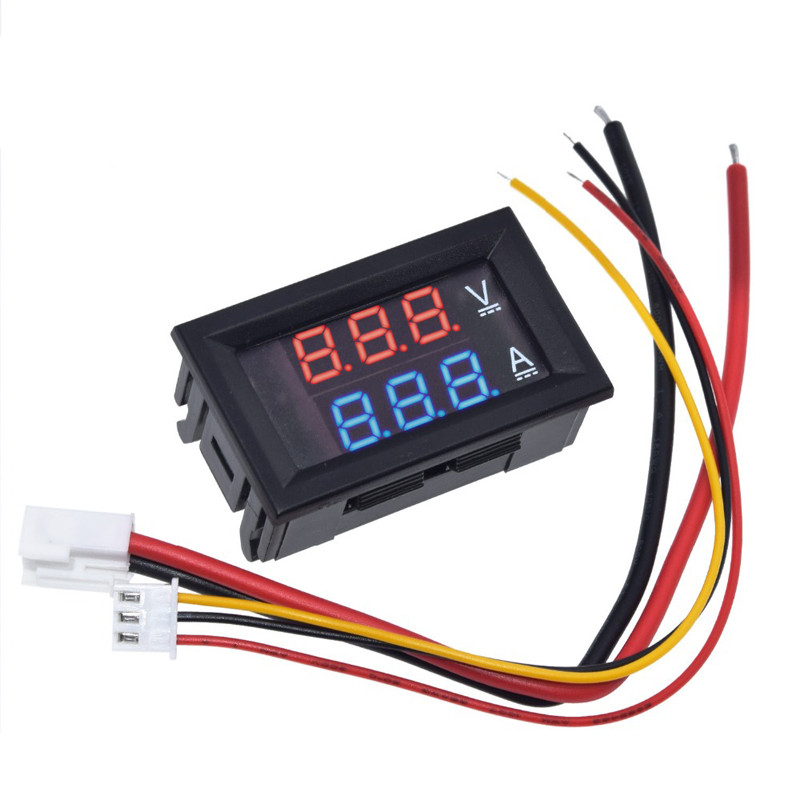

| سایر توضیحات | دقت نمایشگر برای ولتاژ: 0.1 ولت مشخصات سیم ها : خط قرمز باریک (VCC) : ورودی مثبت منبع تغذیه (3.5 تا 30 ولت ) خط مشکی باریک (GND) : ورودی منفی منبع تغذیه (3.5 تا 30 ولت ) و اندازه گیری سیگنال مشترک زمین خط زرد باریک (VIN) : اندازه گیری سیگنال ورودی مثبت (0-100V، نسخه ی 100 ولت) (0-33 ، نسخه ی 33 ولت) خط قرمز ضخیم (I+) : به خروجی لود یا مصرف کننده وصل شود خط مشکی ضخیم (I-) : به منفی منبع تغذیه وصل شود این نمایشگر ولتاژ را با رنگ قرمز و جریان را با رنگ آبی نشان میدهد. |
