معماری داخلی تراشه‌های ESP و ساختار فنی پردازنده‌ها در سری‌های ESP8266، ESP32، ESP32-C3 و S3

آذر 1404

تاریخ: پنجشنبه 6 آذر 1404 - 19:22
نویسنده: iotech.ir
صفحه: اینترنت اشیا,ESP
برچسب: ESP، IoT، ESP32، ESP8266، هوشمندسازی

0 نظر

تراشه‌های خانواده ESP به‌عنوان یکی از پرکاربردترین پردازنده‌های دنیای اینترنت اشیا، ترکیبی از توان پردازشی بالا، ارتباطات یکپارچه و مصرف انرژی بهینه را ارائه می‌دهند.

اگر قصد دارید یک دستگاه هوشمند بسازید، از یک دماسنج ساده با قابلیت اتصال به اینترنت گرفته تا یک سیستم اتوماسیون صنعتی پیچیده، ناگزیر با نام ESP مواجه خواهید شد. این پلتفرم که توسط شرکت چینی Espressif Systems توسعه یافته، ستون فقرات انقلاب اینترنت اشیا (IoT) در دهه‌ی اخیر بوده است. اما اغلب توسعه‌دهندگان جدید با این سؤال مواجه هستند که منظور دقیق از "برد ESP" چیست؟ آیا تراشه، ماژول یا برد توسعه؟ در این مقاله جامع، ما تمام لایه‌های اکوسیستم ESP را موشکافی می‌کنیم؛ از ریزترین تراشه‌های سیلیکونی تا بردهای توسعه کاربرپسندی که امروز در دستان شما قرار دارند. هدف ما این است که نه تنها بدانید برد ESP چیست، بلکه با تمام قابلیت‌ها و انتخاب‌های موجود در این خانواده قدرتمند آشنا شوید.

۱. تفکیک لایه‌ها: تراشه، ماژول و برد توسعه

هنگامی که از "برد ESP" صحبت می‌کنیم، در واقع به سه بخش مجزای سخت‌افزاری اشاره می‌کنیم که در کنار هم محصول نهایی را تشکیل می‌دهند. درک تفاوت این لایه‌ها برای طراحی محصول نهایی و انتخاب درست در فرآیند تولید انبوه حیاتی است.

۱.۱. لایه اول: تراشه (The Chip - SoC)

تراشه یا SoC (System-on-a-Chip)، قلب این سیستم است. این قطعه سیلیکونی کوچک، تمام قابلیت‌های اصلی را در خود جای داده است: پردازنده (CPU)، حافظه (SRAM)، مدار Wi-Fi، بلوتوث (در مدل‌های خاص) و تمام رابط‌های جانبی (مانند ADC، SPI، I2C). بدون این تراشه، هیچ عملکردی وجود ندارد. نمونه‌ها شامل ESP8266EX و ESP32-D0WD هستند.

۱.۲. لایه دوم: ماژول (The Module)

ماژول، تراشه SoC را به همراه قطعات جانبی ضروری روی یک برد کوچک قرار می‌دهد تا استفاده از آن آسان‌تر شود. این قطعات جانبی شامل حافظه فلش (Flash Memory) برای ذخیره دائمی فریمور، آنتن (معمولاً به صورت PCB) و کریستال نوسان‌ساز برای تأمین کلاک دقیق است. ماژول‌ها در واقع محصولاتی هستند که توسط تولیدکنندگان سخت‌افزار در دستگاه‌های نهایی استفاده می‌شوند و برای لحیم‌کاری SMT (نصب سطحی) طراحی شده‌اند. نمونه‌های کلیدی شامل ESP-01، ESP-12E/F، ESP32-WROOM و ESP32-WROVER هستند.

۱.۳. لایه سوم: برد توسعه (The Development Board)

برد توسعه، ماژول را روی یک PCB بزرگتر و کاربرپسندتر قرار می‌دهد تا کار با آن برای نمونه‌سازی اولیه آسان باشد. این بردها شامل امکانات ضروری برای توسعه‌دهنده هستند: مبدل USB به سریال (مانند تراشه‌های CP2102 یا CH340) برای بارگذاری کد و دیباگ، تنظیم‌کننده ولتاژ ۳.۳ ولت برای تغذیه پایدار و پین هدرها برای دسترسی آسان به تمام پین‌های GPIO از طریق برد بورد. این لایه برای یادگیری و آزمایش سریع ایده‌آل است. نمونه‌ها شامل NodeMCU، WeMos D1 Mini، ESP32 DevKitC و ESP32-CAM هستند.

۲. خانواده ESP8266: ساده و پیشگام

ESP8266 را باید پایه و اساس شهرت Espressif دانست. این تراشه، با وجود محدودیت‌ها، همچنان یک انتخاب فوق‌العاده برای پروژه‌هایی است که سادگی و هزینه پایین حرف اول را می‌زنند و نیاز به کمترین میزان سخت‌افزار جانبی دارند.

۲.۱. مشخصات فنی هسته ESP8266

این تراشه یک میکروکنترلر کامل است که به صورت مستقل عمل می‌کند:

معماری: تک هسته ۳۲ بیتی Tensilica L106.
فرکانس: تا ۱۶۰ مگاهرتز (به طور پیش‌فرض ۸۰ مگاهرتز).
ارتباط بی‌سیم: تنها Wi-Fi 802.11 b/g/n. فاقد بلوتوث است.
حافظه SRAM: حدود ۵۰ کیلوبایت قابل استفاده برای کاربر. این محدودیت حافظه، توسعه الگوریتم‌های پیچیده و استفاده از کتابخانه‌های حجیم رمزنگاری را دشوار می‌سازد.
قابلیت I/O: دارای تنها یک کانال ۱۰ بیتی ADC و محدودیت‌هایی در استفاده از پین‌های GPIO در زمان بوت شدن.

۲.۲. ماژول‌ها و بردهای پرکاربرد ESP8266

آشنایی با نام‌گذاری ماژول‌های ESP8266 به شما کمک می‌کند تا در پروژه‌های نهایی، ماژول مناسب را انتخاب کنید:

ESP-01: کوچک‌ترین و قدیمی‌ترین ماژول. با وجود قیمت ناچیز، تنها ۲ پین GPIO قابل استفاده دارد که آن را برای کاربردهایی نظیر سوییچ‌های تک کاناله بسیار ساده نگه می‌دارد.
ESP-12E/F: پرکاربردترین ماژول‌ها که تمام پین‌های GPIO را در دسترس قرار می‌دهند و دارای آنتن PCB هستند.
NodeMCU: محبوب‌ترین برد توسعه برای NodeMCU است که به دلیل طراحی کاربرپسند و وجود مبدل USB داخلی، برای آموزش ساخت وب سرور با ESP8266 NodeMCU و Arduino IDE بهترین گزینه برای شروع محسوب می‌شود.
WeMos D1 Mini (D1 mini): نسخه‌ای فشرده‌تر و کوچک‌تر از NodeMCU که برای جاسازی در محفظه‌های کوچک طراحی شده است.
ESP8285: این تراشه شامل ESP8266 به علاوه ۱ مگابایت فلش مموری است که برای کاهش ابعاد برد در تولید انبوه استفاده می‌شود.

۳. خانواده ESP32: قدرت و تنوع بی‌نظیر

ESP32 یک جهش بزرگ در قدرت، انعطاف‌پذیری و ارتباطات محسوب می‌شود. این پلتفرم برای رفع محدودیت‌های ESP8266 طراحی شده و برای پروژه‌هایی با نیازهای چندگانه و بالا مناسب است.

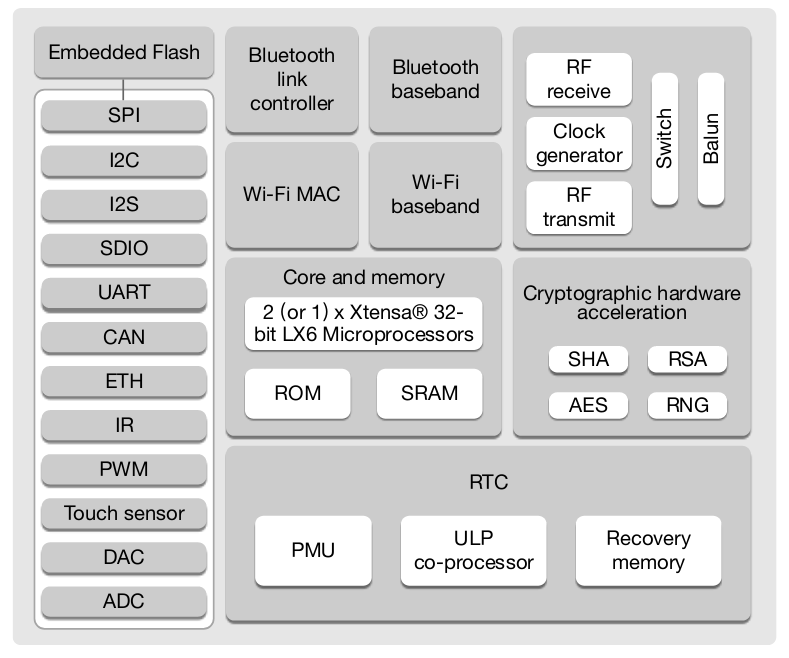

۳.۱. مشخصات فنی هسته ESP32 (کلاسیک - D0WD)

معماری: دو هسته ۳۲ بیتی Xtensa LX6 که امکان اجرای FreeRTOS و برنامه‌نویسی همزمان را فراهم می‌کند.
فرکانس: تا ۲۴۰ مگاهرتز.
ارتباط بی‌سیم: Wi-Fi 802.11 b/g/n به همراه بلوتوث دوحالته (BLE + Classic). این ویژگی آن را برای ارتباط با موبایل و دستگاه‌های پوشیدنی حیاتی می‌سازد.
حافظه SRAM: ۵۲۰ کیلوبایت قابل استفاده برای کاربر.
قابلیت‌های جانبی: ۱۸ کانال ۱۲ بیتی ADC، دو کانال DAC، سنسور اثر هال و سنسورهای لمسی خازنی.

۳.۲. ماژول‌ها و بردهای اصلی ESP32

ESP32-WROOM-32: پرکاربردترین ماژول ESP32. دارای آنتن PCB و فلش مموری است و در قلب اکثر بردهای توسعه مانند ESP32 DevKitC قرار دارد.
ESP32-WROVER: ماژولی مشابه WROOM، اما با یک حافظه PSRAM (External SPI RAM) اضافی که می‌تواند تا ۸ مگابایت RAM در اختیار برنامه قرار دهد. این قابلیت برای پروژه‌هایی که با نمایشگرهای گرافیکی سنگین (مانند کتابخانه LVGL) یا بافرینگ داده‌های صوتی و تصویری سر و کار دارند، ضروری است.
ESP32-CAM: یک برد توسعه کوچک که ماژول دوربین OV2640 را به همراه خود دارد و برای ساخت سیستم‌های نظارتی و تشخیص حرکت بسیار محبوب است.

۳.۳. نسل‌های جدید و زیرشاخه‌های تخصصی ESP32

خانواده ESP32 به طور مداوم در حال گسترش است و شامل زیرشاخه‌های تخصصی زیر می‌شود:

نام خانواده	ویژگی برجسته	هسته	کاربرد اصلی
ESP32-S2	تک هسته‌ای، حافظه SRAM بیشتر، USB OTG بومی. فاقد بلوتوث.	Xtensa LX7	دستگاه‌های رابط کاربری (UI) که نیاز به اتصال مستقیم USB دارند.
ESP32-C3	کم‌هزینه، دارای بلوتوث LE، هسته RISC-V.	RISC-V	جایگزین اقتصادی ESP8266 با امنیت بالا و BLE. برای رقابت در بازار دستگاه‌های ساده و ارزان طراحی شده است.
ESP32-S3	دو هسته قدرتمند، پشتیبانی از گرافیک و LCD، شتاب‌دهنده‌های هوش مصنوعی (AI).	Xtensa LX7	پروژه‌های پیشرفته هوش مصنوعی لبه (TinyML)، پردازش تصویر و صوت، و دستگاه‌های چند رسانه‌ای.
ESP32-H2	تمرکز بر ارتباطات کوتاه‌برد Zigbee و Thread.	RISC-V	دستگاه‌های خانگی هوشمند که از پروتکل‌های شبکه مش استفاده می‌کنند.

این تنوع نشان می‌دهد که Espressif برای هر نوع نیازی، از ارزان‌ترین سوییچ هوشمند تا پیشرفته‌ترین دستگاه AI، یک تراشه اختصاصی توسعه داده است.

۴. اکوسیستم نرم‌افزاری: ستون فقرات برنامه‌نویسی

قدرت ESP نه فقط در سخت‌افزار، بلکه در پشتیبانی نرم‌افزاری غنی و جامعه توسعه‌دهنده فعال آن است.

۴.۱. ابزارهای توسعه سطح بالا (High-Level)

الف. Arduino IDE: پرکاربردترین محیط توسعه برای هر دو ESP8266 و ESP32 است. این پلتفرم با سهولت استفاده و هزاران کتابخانه موجود، ورود به دنیای ESP را بسیار آسان می‌کند.

ب. MicroPython و CircuitPython: اگر به زبان پایتون علاقه‌مند هستید، می‌توانید با استفاده از این فریمورک‌ها به صورت مستقیم با پایتون کدنویسی کنید. این امر برای نمونه‌سازی سریع (Rapid Prototyping) و تست مفاهیم بسیار کارآمد است.

۴.۲. فریمورک‌های حرفه‌ای و تخصصی (Low-Level)

الف. ESP-IDF (Espressif IoT Development Framework): فریمورک رسمی Espressif که مبتنی بر C/C++ و سیستم عامل بلادرنگ FreeRTOS است. این ابزار به شما امکان دسترسی عمیق به سخت‌افزار، بهینه‌سازی‌های سطح پایین و کنترل دقیق بر تمام هسته‌های پردازشی را می‌دهد. اگر در حال ساخت یک محصول تجاری هستید که نیاز به عملکرد حیاتی و پایداری بالا دارد، استفاده از ESP-IDF ضروری است.

ب. PlatformIO: یک افزونه قدرتمند برای محیط‌های توسعه‌ای مانند VS Code است که مدیریت پروژه‌ها، کتابخانه‌ها، و ابزارهای کامپایل را برای هر دو پلتفرم ESP8266 و ESP32 به شکلی بسیار حرفه‌ای و استاندارد فراهم می‌کند. برای مدیریت حرفه‌ای کد و همکاری تیمی، استفاده از ابزارهایی مانند آموزش استفاده از VS Code و پلتفرم IO (PlatformIO) برای توسعه ESP قویاً توصیه می‌شود.

۴.۳. مدیریت فریمور و داده

ذخیره‌سازی فایل (SPIFFS/LittleFS): هر دو برد از حافظه فلش خارجی برای ذخیره کدهای برنامه استفاده می‌کنند، اما بخش دیگری از این حافظه می‌تواند به عنوان یک سیستم فایل (File System) برای ذخیره داده‌ها، فایل‌های پیکربندی یا صفحات وب داخلی استفاده شود. این قابلیت به شما اجازه می‌دهد تا وب سرورهای داخلی را روی برد خود اجرا کنید و برای مدیریت بهتر، باید به آموزش استفاده از حافظه SPIFFS/LittleFS برای ذخیره‌سازی فایل‌ها در ESP مسلط شوید.
به‌روزرسانی بی‌سیم (OTA - Over The Air): این اکوسیستم از به‌روزرسانی فریمور از طریق Wi-Fi پشتیبانی می‌کند. این ویژگی برای نگهداری دستگاه‌های مستقر در محیط‌های دور از دسترس، مانند مزارع یا مکان‌های صنعتی، حیاتی است.

۵. قابلیت‌های حیاتی و تفاوت‌های عملی

جدای از هسته پردازشی، تفاوت‌های کلیدی در قابلیت‌های جانبی و مدیریت انرژی، مرزهای استفاده از ESP8266 و ESP32 را ترسیم می‌کند.

۵.۱. مدیریت انرژی (Power Management)

در دستگاه‌های باتری‌خور، توانایی ESP32 در مدیریت هوشمند انرژی یک مزیت غیرقابل انکار است. ESP32 (کلاسیک و S3) دارای هم‌پردازنده فوق‌العاده کم‌مصرف (ULP Co-Processor) است. ULP می‌تواند با حداقل جریان، سنسورهای خاصی (مانند پین‌های لمسی یا ADC) را مانیتور کند و تنها در صورت نیاز، هسته‌های اصلی را بیدار کند. این قابلیت در مدیریت مصرف انرژی در ESP32 و ESP8266: حالت‌های Deep Sleep و Light Sleep تفاوت بزرگی در عمر باتری ایجاد می‌کند.

۵.۲. ورودی/خروجی آنالوگ (Analog I/O)

این بخش اغلب تعیین‌کننده انتخاب برد است. در حالی که ESP8266 تنها یک کانال ADC دارد و آن هم با محدودیت ۱ ولتی، ESP32 کلاسیک دارای ۱۸ کانال ۱۲ بیتی ADC و همچنین دو کانال DAC (خروجی آنالوگ) است. این ویژگی برای پروژه‌های اندازه‌گیری دقیق (مانند سنسورهای پزشکی یا پایش صنعتی) و تولید سیگنال آنالوگ (مانند تولید صدا یا کنترل ولتاژ) حیاتی هستند.

۶. کاربردهای کلیدی و نقش ESP در صنعت IoT

تراشه‌های ESP به دلیل انعطاف‌پذیری و قیمت پایین، در حوزه‌های بی‌شماری نفوذ کرده‌اند:

۶.۱. اتوماسیون خانگی (Home Automation)

ESP8266 در سوییچ‌های هوشمند ارزان قیمت و پریزهای هوشمند به طور گسترده استفاده می‌شود.
ESP32 به دلیل پایداری بیشتر، در هاب‌های مرکزی، سیستم‌های کنترل HVAC، و یکپارچه‌سازی با پلتفرم‌هایی مانند Home Assistant و ESPHome کاربرد دارد.

۶.۲. کاربردهای صنعتی و کشاورزی (IIoT)

ESP32 به دلیل هسته‌های دوگانه، امنیت بالا (رمزنگاری سخت‌افزاری) و قابلیت‌های بلوتوث، برای جمع‌آوری داده‌های گسترده (Data Logging) در محیط‌های صنعتی و کشاورزی ایده‌آل است. برای نصب در محیط‌های سخت، باید به نکات مهمی در طراحی برد PCB سفارشی برای تراشه‌های ESP32/ESP8266 توجه کرد تا از مشکلات سخت‌افزاری در شرایط نامساعد جلوگیری شود.

۶.۳. ارتباطات و پروژه‌های مالتی‌مدیا

پشتیبانی ESP32 از بلوتوث، آن را برای ساخت دستگاه‌های ورزشی، ردیاب‌های سلامتی (Wearables) و اتصال سریع به اپلیکیشن‌های موبایل تبدیل می‌کند. همچنین، مدل‌های S2 و S3 به طور خاص برای کاربردهایی با رابط‌های گرافیکی (GUI) و مالتی‌مدیا طراحی شده‌اند.

نتیجه‌گیری: انتخابی برای هر توسعه‌دهنده

اکوسیستم ESP، با مجموعه‌ای از تراشه‌های قدرتمند، ماژول‌های استاندارد شده و بردهای توسعه کاربرپسند، ابزاری جامع را در اختیار توسعه‌دهندگان قرار می‌دهد.

ESP8266 (NodeMCU/WeMos) قهرمان سادگی، نمونه‌سازی سریع و کم‌هزینگی است و اگر فقط به Wi-Fi و ورودی/خروجی محدود نیاز دارید، هنوز یک انتخاب عالی است.

ESP32 (کلاسیک/S3/C3) پلتفرم قدرت، چندوظیفگی، امنیت و انعطاف‌پذیری است و برای هر پروژه‌ای که نیاز به بلوتوث، پردازش سنگین، یا سنسورهای متعدد و دقیق دارد، ضروری است.

برای کسب اطلاعات بیشتر در مورد تفاوت‌های عملکردی و انتخاب بهینه، حتماً مقاله جامع ESP32 یا ESP8266؟ تفاوت‌ها، مزایا و انتخاب درست برای پروژه شما را مطالعه کنید. با شناخت کامل تفاوت بین تراشه (SoC)، ماژول (WROOM/WROVER) و برد توسعه (NodeMCU/DevKitC)، می‌توانید مسیری هوشمندانه و مطمئن را در دنیای IoT انتخاب کنید.
